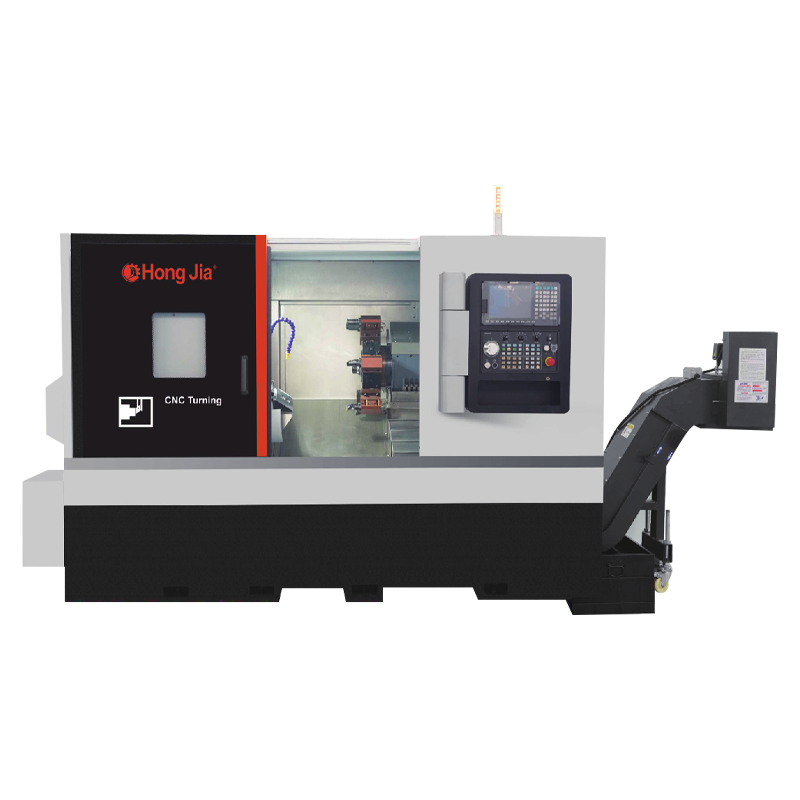

Kotiin / Tuotteet / Vaaka CNC -kääntö- ja jyrsinsarja / NC110D Drive Head Moottorin vaakasuuntainen käännöskeskus NC110D Drive Head Moottorin vaakasuuntainen käännöskeskus
Power Head -moottorin vaakasuorassa kääntymiskeskuksessa ei ole vain perinteisiä sorvien prosessointitoimintoja, vaan se voi myös suorittaa erilaisia käsittelytoimintoja, kuten porausta ja tylsää. Tämä monipuolisuus antaa yhden laitteen suorittaa useita prosesseja, vähentää laitteiden vaihtamis- ja työkappaleen siirtämistä ja parantaa prosessointitehokkuutta.
Laitteet ottavat käyttöön korkean rigiteetin perusrakenteen suunnittelun stabiilisuuden ja tarkkuuden varmistamiseksi prosessoinnin aikana. Tämä malli antaa laitteille kestää raskaan leikkauksen tuottaman valtavan kuorman ja ylläpitää samaa prosessointitarkkuutta, täyttäen siten korkean tarkkuuden ja korkealaatuisten osien käsittelyvaatimukset.
Virtapään moottori on laitteen ydinkomponentti. Se ottaa käyttöön edistyneen moottoritekniikan ja ohjausjärjestelmän tarkan ja nopean ruokinta- ja kiertoliikkeen saavuttamiseksi. Tämä korkean suorituskyvyn tehopään järjestelmä ei vain paranna prosessoinnin tehokkuutta, vaan myös varmistaa prosessointiprosessin vakauden ja luotettavuuden.
Tuotantotiedot
Käsittelykapasiteetti
1. Sorkki, poraus ja tylsä voidaan suorittaa
2. korkea jäykkyys perusrakenne, raskaan leikkauksen saavuttamiseksi
3. Erinomainen leikkauskyky ja vakaa prosessointitarkkuus korkean tuotannon saavuttamiseksi
4
5. Säiliön vakiokapasiteetti: 125L

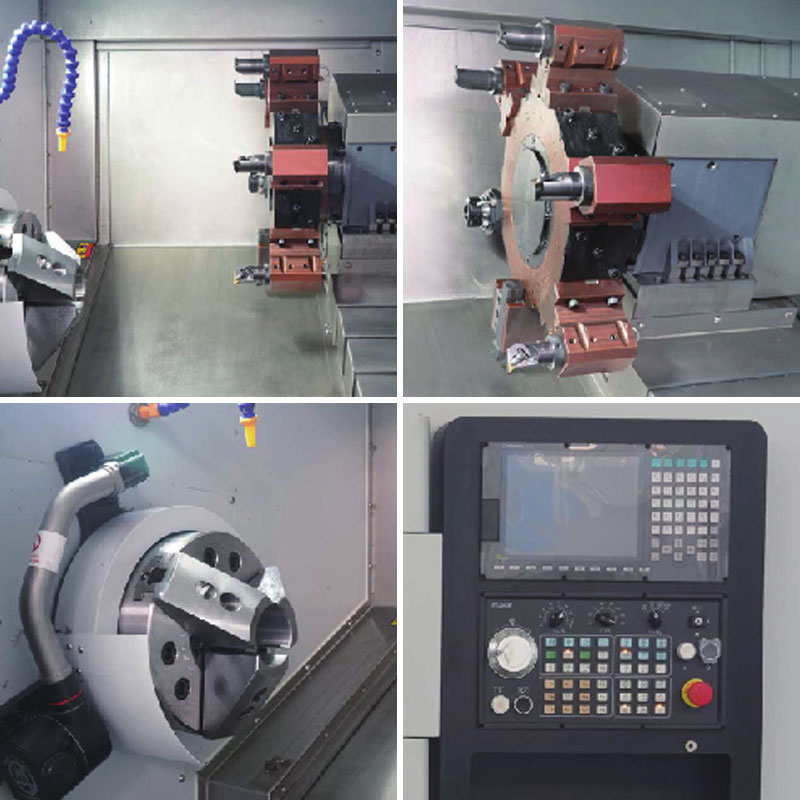

Työstötyökalu peruskokoonpano
1. Uuden sukupolven Sytec22ta
14. New Generation Drive -moottori
3. Uusi sukupolvi korkea vääntömomentti servokaran moottori on vakiona
4. Taiwan tai Japanin lankakisko ja ruuvi
5. Erillinen vesisäiliö
6. sirun poistokone
7. Öljynpaine kolme kynsiä
8. Standardi, jossa on sisäänrakennettu nopea yksikön tarkkuusmekaaninen kara
Tekninen parametri
| Esine | Yksikkö | NC-110D | |
| Enintään Sängyn halkaisijan kääntäminen | mm | Φ750 | |
| Enintään koneistushalkaisija | mm | Φ600 | |
| Enintään työpituus | mm | 700 | |
| Enintään Sidos sauva reiän halkaisijan läpi | mm | Φ75 | |
| Pääakseli | Karan nenämuoto | A2-8/11 | |
| Kara reiän halkaisija | mm | Φ86 | |
| Karan sisäreikä | MT-6 | ||
| Kolmen leuan Chuck-hallintokyky | 10 " | ||
| Vedä sauvan toimintalomake | Hydraulinen paine | ||
| Enintään karanopeus | r/min | 2500 minuuttia -1 | |
| Moottorin pääteho | kw | 15/18,5 | |
| Syöttää | X-akselin matka | mm | 350 |
| Z-akselin matka | mm | 750 | |
| X/z-akselin nopeasti liikkuva nopeus | m/min | 25 | |
| Tarkkuus | Paikannustarkkuus (x/z) | mm | ± 0,005 |
| Toistuva paikannustarkkuus (x/z) | mm | ± 0,003 | |
| Sähkötyökalu torni | Työkalunumero | 12 | |
| Ajo -lomake | Servo | ||
| Keskikorkeus | mm | 100 | |
| Työkalunvaihtoaika (T-T) | S | 0.2 | |
| Tylsä työkalun haltijan tekniset tiedot | mm | 50 | |
| Neliön työkalujen pidike tekniset tiedot | mm | 25 | |
| Powerhead -nopeus | R.P/min | 4000 | |
| Virtapään moottorin virta | Kw | 3.6 | |
| Powerhead -vääntömomentti | N.M | 15 | |
| Powerhead -tyyppi | Bmt | 65 | |
| Takajoukko | Hihan kartio | MT-5 | |
| Keskiholkin halkaisija | mm | Φ80 | |
| Huipputason enimmäismatka | mm | 100 | |
| Turvakilpailu | Täysin suljettu | ||
| Numeerinen ohjausjärjestelmä | Uuden sukupolven 22ta/fanuc 0i-TF | ||
| Koneen paino | Kg | 5200 | |
| Koneen yleiset dirnenssit (LXWXH) | mm | 2980 × 2200 × 1950 | |
