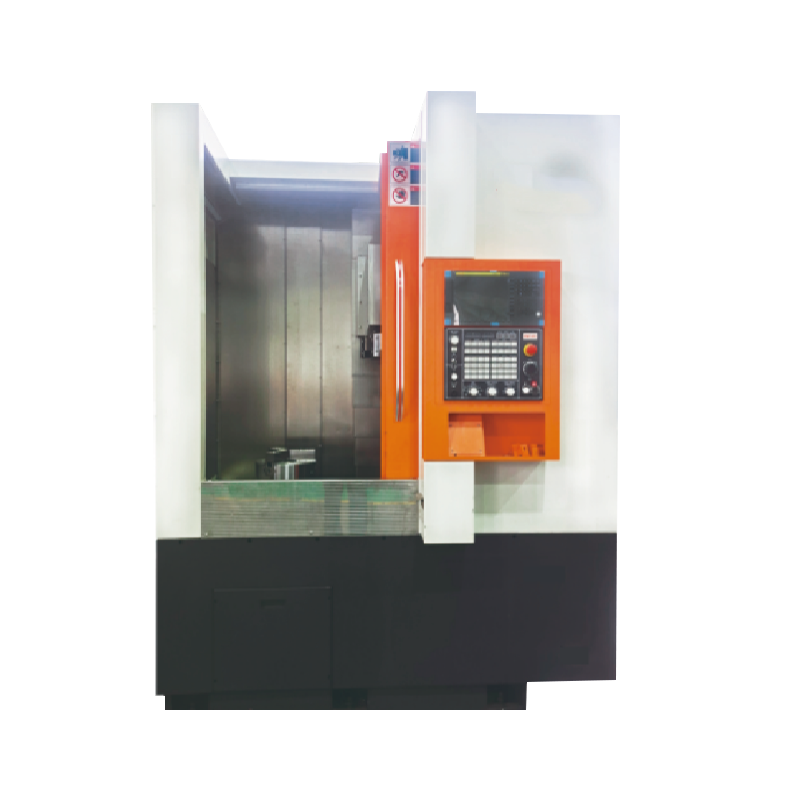

V600 CNC -pystysuora
V600 CNC-pystysuuntainen sorvi on korkea-kaasu, erinomainen kustannustehokas työstötyökalu, työstötyökalu X-akseli omaksuu ylimääräisen asennuksen dynaamisen pylväsrakenteen, joka on määritetty kolmella ohjauskiskällä, jolla on suuri laakeri poikkileikkaus, niin että konetyökalussa on korkea jäykkyys- ja isku-absorboiva aste, joka voi varmistaa korkean tason, korkean leikkuulaukun ja sisäpuolen sisä- ja sisäpinta-absorboivan pinta-alan ja sylindin ulkopuolelle. Pinnat, pyöreät kaarit sekä rautametallin nopean käännöksen paluupinnan monimutkaiset muodot, ei-rautametallit ja joitain karkean ja viimeistelyn koneistuksen ei-metallisia osia.
Kaiken kaikkiaan: sähkömekaanisen integraation suunnittelu, kompakti rakenne, kohtuullinen asettelu, kaunis mallinnus. Suljetettu suojalaite, automaattinen takaruunpoisto, hydraulinen teho -istukan automaattinen kiinnitys. Koko kone omaksuu äärellisten elementtien optimointisuunnittelun, luotettavan suorituskyvyn, hyvän dynaamisen jäykkyyden ja vakaan toiminnan.
Pohja: Pohja on olennainen laatikkotyyppinen pohja, ja reunusasettelu on optimaalisesti suunniteltu äärellisillä elementeillä, mikä tekee koneesta hyvän jäykkyyden, ja materiaalilla on korkean tiheyden valurauta, jolla on korkea lujuus ja hyvä tärinää absorboivat ominaisuudet.
Pylväs: Pohjassa sijaitsee suorakaiteen muotoinen poikkileikkauspylväs, vetolevy omaksuu kolmen langan kiskoon, jotka on kiinnitetty pylvääseen, joista yksi tuetaan alareunassa, niin että konetyökalun työkalulla on parempi jäykkyys, kestää raskasta leikkausta ja ylläpitää suurta tarkkuutta pitkään aikaan.
Kara: Karan ohjaa korkean suorituskyvyn karan moottori, ja karan laakeri hyväksyy tuodut korkean tarjonnan kaksoisrivin lieriömäiset rullalaakerit ja kaksisuuntaiset kulma-kosketuslaakerit, kun taas takaosassa on korkean tarkkuuden kaksirivinen lieri-lieri-voimakuormitusten laakereiden vaatimukset.
Työkalujen haltija: Tuotu korkean suorituskyvyn vaakasuora hydraulinen työkalupidike, jossa on suuri leikkausvoima, suuri luotettavuus ja pienet työstöhäiriöt. Syöttö: x, z-suuntatyökalu matkan ohjaa servomoottori, tarkkuuskuulun ruuvinsiirto, ruuvi ottaa C3-tason suuren halkaisijan pallopalkean barin esisuunnitelman, suuren jäykkyyden ja hyvän tarkkuuden. Jokainen akselin opas käyttää rulla-opastietä, lineaarisella rulla -oppaalla on suuren kitkaresistenssin, korkean tarkkuuden, korkean kuormituksen jne. Ominaisuudet, mikä soveltuu korkean tehokkuuteen, tarkkuuden raskaan leikkauksen koneeseen.
Järjestelmä: Hyväksy Fanuc 0I-TF Plus (5) CNC-järjestelmä ja AC-pitkittäinen ja poikittainen servojärjestelmä, luotettava suorituskyky.
Tuotantotiedot
Koneen kokoonpano
V600 CNC-pystysuuntainen sorvi on korkea-kaasu, erinomainen kustannustehokas työstötyökalu, työstötyökalu X-akseli omaksuu ylimääräisen asennuksen dynaamisen pylväsrakenteen, joka on määritetty kolmella ohjauskiskällä, jolla on suuri laakeri poikkileikkaus, niin että konetyökalussa on korkea jäykkyys- ja isku-absorboiva aste, joka voi varmistaa korkean tason, korkean leikkuulaukun ja sisäpuolen sisä- ja sisäpinta-absorboivan pinta-alan ja sylindin ulkopuolelle. Pinnat, pyöreät kaarit sekä rautametallin nopean käännöksen paluupinnan monimutkaiset muodot, ei-rautametallit ja joitain karkean ja viimeistelyn koneistuksen ei-metallisia osia.
Kaiken kaikkiaan: sähkömekaanisen integraation suunnittelu, kompakti rakenne, kohtuullinen asettelu, kaunis mallinnus. Suljetettu suojalaite, automaattinen takaruunpoisto, hydraulinen teho -istukan automaattinen kiinnitys. Koko kone omaksuu äärellisten elementtien optimointisuunnittelun, luotettavan suorituskyvyn, hyvän dynaamisen jäykkyyden ja vakaan toiminnan.
Pohja: Pohja on olennainen laatikkotyyppinen pohja, ja reunusasettelu on optimaalisesti suunniteltu äärellisillä elementeillä, mikä tekee koneesta hyvän jäykkyyden, ja materiaalilla on korkean tiheyden valurauta, jolla on korkea lujuus ja hyvä tärinää absorboivat ominaisuudet.
Pylväs: Pohjassa sijaitsee suorakaiteen muotoinen poikkileikkauspylväs, vetolevy omaksuu kolmen langan kiskoon, jotka on kiinnitetty pylvääseen, joista yksi tuetaan alareunassa, niin että konetyökalun työkalulla on parempi jäykkyys, kestää raskasta leikkausta ja ylläpitää suurta tarkkuutta pitkään aikaan.
Kara: Karan ohjaa korkean suorituskyvyn karan moottori, ja karan laakeri hyväksyy tuodut korkean tarjonnan kaksoisrivin lieriömäiset rullalaakerit ja kaksisuuntaiset kulma-kosketuslaakerit, kun taas takaosassa on korkean tarkkuuden kaksirivinen lieri-lieri-voimakuormitusten laakereiden vaatimukset.
Työkalujen haltija: Tuotu korkean suorituskyvyn vaakasuora hydraulinen työkalupidike, jossa on suuri leikkausvoima, suuri luotettavuus ja pienet työstöhäiriöt. Syöttö: x, z-suuntatyökalu matkan ohjaa servomoottori, tarkkuuskuulun ruuvinsiirto, ruuvi ottaa C3-tason suuren halkaisijan pallopalkean barin esisuunnitelman, suuren jäykkyyden ja hyvän tarkkuuden. Jokainen akselin opas käyttää rulla-opastietä, lineaarisella rulla -oppaalla on suuren kitkaresistenssin, korkean tarkkuuden, korkean kuormituksen jne. Ominaisuudet, mikä soveltuu korkean tehokkuuteen, tarkkuuden raskaan leikkauksen koneeseen.
Järjestelmä: Hyväksy Fanuc 0I-TF Plus (5) CNC-järjestelmä ja AC-pitkittäis- ja poikittaispalvelujärjestelmä, luotettava suorituskyky.
Tekninen parametri
| Esine | Yksikkö | V-600 | |
| Käsittely | Suurin käännöshalkaisija (sängyn runko/satula) 最大车削直径 lohkotyyppi | Mm Mm | Φ600 (levytyyppi) φ450 (akseliluokka) |
| Suurin työkappaleen korkeus | Mm | 450 | |
| Hydraulinen istukan halkaisija | Mm | Φ381 (15 ") | |
| Pää- akseli | Karan pään tyyppi | A2-11 | |
| Karan kartion reikän eritelmä | 1:20 | ||
| Pääkaran läpi reikän halkaisija | Mm | Φ66 | |
| Karanopeus | rpm | 50–2000 | |
| Päämoottorin nimellisteho | Kw | 15/18,5 | |
| Sängyn satula | Aksiaalinen aivohalvaus x/z | Mm | 350/600 |
| Menneisyyden liikkeenopeus x/z | m/min | 16/20 | |
| Servomoottorin vääntömomentti x/z | Nm | 20/27 | |
| Sängyn ohjauksen kiskon leveys x/z | Mm | 35/45 (rullatyyppi) | |
| Palloruuvimalli x/z | 4010/4010 | ||
| Veitsen haltija | Veitsenumero | Pitää kiinni | 12 |
| Työkalunvaihtoaika | Sekunti/ asema | 0.6 | |
| Työkalun koko (kääntäminen/tylsä) | Mm | 32*32/φ50 | |
| Muut | Virrankapasiteetti | Kva | 35 |
| Konetyökalun mitat (pituus x leveys x korkeus) (lukuun ottamatta sirukuljettia) | Mm | 1750*2500*2700 | |
| Koneen paino | Kg | 6200 | |
Pitää yhteyttä
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. aloitti vuonna 2006 ja perustettiin vuonna 2018. Se sijaitsee Qianwan New District, Ningbo Cityssä, Zhejiangin maakunnassa, Kiinan eteläsiipissä Jangtse -joen Delta Economic Zone. Se on yritys, joka on erikoistunut CNC: n metallileikkauslaitteiden tutkimukseen, kehittämiseen, tuotantoon ja myyntiin. Kiinalaisena V600 CNC -pystysuora supplier and custom V600 CNC -pystysuora companyVahvan teknisen voiman ja rikkaan teollisuuskokemuksen avulla Hongjia CNC on sitoutunut tarjoamaan asiakkaille edistyneitä CNC -ratkaisuja vastaamaan eri toimialojen asiakkaiden tarpeita.
Kasvi- ja laite
Mikä on uutinen
-
Nykypäivän yhä kilpailukykyisemmässä valmistusteollisuudessa yritykset vaativat yhä suurempaa tehokasta, korkeaa tarkkuutta ja erittäin integroituja koneistusratkaisuja. Ningbo Hongjia CNC Technology Co., Ltd., joka o...
Lukea lisää -
Pora- ja napautuskone on työstötyökalu, joka yhdistää poraus- ja napauttamistoiminnot. Sitä käytetään ensisijaisesti reikien poraamiseen ja sisäisten kierteiden luomiseen (napauttamalla) materiaaleihin, kuten me...
Lukea lisää -
1. Miksi ilmailualan teollisuus mieluummin vaakasuora kääntökeskukset ? Gravity Advantage: Vältä suurten työkappaleiden muodonmuutoksia Pystysuorat kääntöongelmat: Kun k...
Lukea lisää
Teollisuustieto
V600 CNC: n pystysuuntainen sorvi: tehokas ja tarkka metallileikkaustyökalu
1. Teknologian johtama, mikä luo tehokkaan käsittelyalustan
V600 CNC: n pystysuora sorvi erottuu monista vastaavista tuotteista, joilla on korkea jäykkyys ja erinomainen kustannustehokkuus. Konetyökalun X-akseli omaksuu erittäin asennuksen dynaamisen pylväsrakenteen, joka on varustettu kolmella ohjauskiskällä ja laaja laakeriosa, joka varmistaa työstökalun korkean jäykkyyden ja erinomaisen iskunvaimennuksen suorituskyvyn. Tämä malli antaa V600: lle helposti selviytyä tarkkaan ja korkean kuormituksen leikkaustehtävistä, olipa kyse sitten raudan, ei-rautametallien tai joidenkin ei-metallisten materiaalien karkeasta prosessoinnista ja viimeistelystä.
14. Mekatroniikkasuunnittelu, kompakti ja kaunis rakenne
Yleinen suunnittelu V600 CNC -pystysuora Edisotaan edistyneestä mekatroniikan käsitteestä, jolla on kompakti rakenne, kohtuullinen asettelu ja kaunis muoto. Sen suljettu suojalaite varmistaa tehokkaasti operatiivisen turvallisuuden, automaattisen sirun poistojärjestelmä vähentää manuaalisen puhdistuksen taakkaa ja hydraulinen voima -chuck toteuttaa työkappaleen automaattisen kiinnittimen parantaen edelleen prosessoinnin tehokkuutta. Konetyökalu ottaa kokonaisuutena äärellisten elementtien optimointisuunnittelun, mikä varmistaa suorituskyvyn, erinomaisen dynaamisen jäykkyyden ja vakaan toiminnan luotettavuuden ja tarjoaa vankan perustan pitkäaikaiselle korkealaatuiselle prosessoinnille.
3. Kiinteä pohja, valu korkea-rigiteetti koneen runko
Konetyökalun pohja ottaa käyttöön integraalirakenteen. Rib-asettelu optimoidaan äärellisen elementin menetelmällä yhdistettynä korkean tiheän valurautaisen materiaalin kanssa, mikä antaa työstölle hyvän jäykkyyden ja erinomaisen seismisen resistenssin. Tämä malli ei vain paranna työstötyökalun yleistä vakautta, vaan tarjoaa myös voimakasta tukea tarkkaan prosessointiin.
4. Kiinteä pylväs, jolla on raskaita leikkaushaasteita
Pohjassa sijaitseva suorakaiteen muotoinen poikkileikkauspylväs on varustettu kolmen pylvääseen kiinnitetyllä opaskaiteella, joista yksi on pohjatuki, joka parantaa huomattavasti työstökalun jäykkyyttä, mikä mahdollistaa sen kestävän raskaita leikkaustoimenpiteitä ja ylläpitää suurta tarkkuutta pitkään aikaan.
5. Korkean suorituskyvyn kara täydentää monimutkaisia prosessointivaatimuksia
V600 CNC: n pystysuuntaisen sorvin karaa ohjaa korkean suorituskyvyn karan moottori. Karanlaakerit käyttävät tuontituotteita korkean tarkkuuden kaksirivisiä lieriömäisiä rullalaakereita ja kaksisuuntaisia kulma-kosketuslaakereita. Takapäätuki käyttää myös tarkkaa kaksoisrivin lieriömäisiä rullalaakereita. Tämä kokoonpano varmistaa, että työstötyökalu kestää suuria leikkausvoimia sekä aksiaalisiin että radiaalisiin suuntiin täyttäen korkean tarkkuuden vaatimukset monimutkaisissa käsittelyolosuhteissa.
6. Tehokas työkalujärjestelmä prosessoinnin tehokkuuden parantamiseksi
Konetyökalu on varustettu tuotulla korkean suorituskyvyn vaakasuuntaisella hydraulisella työkalupidikkeellä, jolla on suuren leikkuutehon ominaisuudet, korkea luotettavuus ja alhaiset käsittelyhäiriöt, ja se on ihanteellinen valinta tehokkaaseen käsittelyyn. Ruokinnan kannalta työkaluliike X- ja Z -ohjeissa ajaa servomoottori ja ohjaa tarkkuuspalloruuvi. Ruuvi omaksuu C3-luokan suuren halkaisijan pallo-ohjausvarren esikuormittelun, jotta varmistetaan suuren jäykkyyden ja suuren tarkkuuden. Kunkin akselin opaskiskot ovat rullasajikiskot, joilla on alhaisen kitkaresistenssin, suuren tarkkuuden ja voimakkaan kuormituskyvyn ominaisuudet ja jotka ovat erittäin sopivia tehokkaaseen ja tarkkaan raskaan leikkauksen käsittelyyn.
7. Edistynyt järjestelmä varmistaa vakaan hallinnan
V600 CNC-pystysuora sorvi hyväksyy Fanuc 0i-TF Plus (5) CNC -järjestelmän ja AC-pitkittäis- ja lateraaliset servojärjestelmät. Järjestelmän suorituskyky on luotettava, ja se tarjoaa vankan takuun työkalun tehokkaalle ja vakaalle toiminnalle. Tämä kokoonpano ei vain paranna prosessointitarkkuutta, vaan myös yksinkertaistaa toimintaprosessia, mikä tekee helpoksi käsitellä jopa monimutkaisia käsittelytehtäviä.
