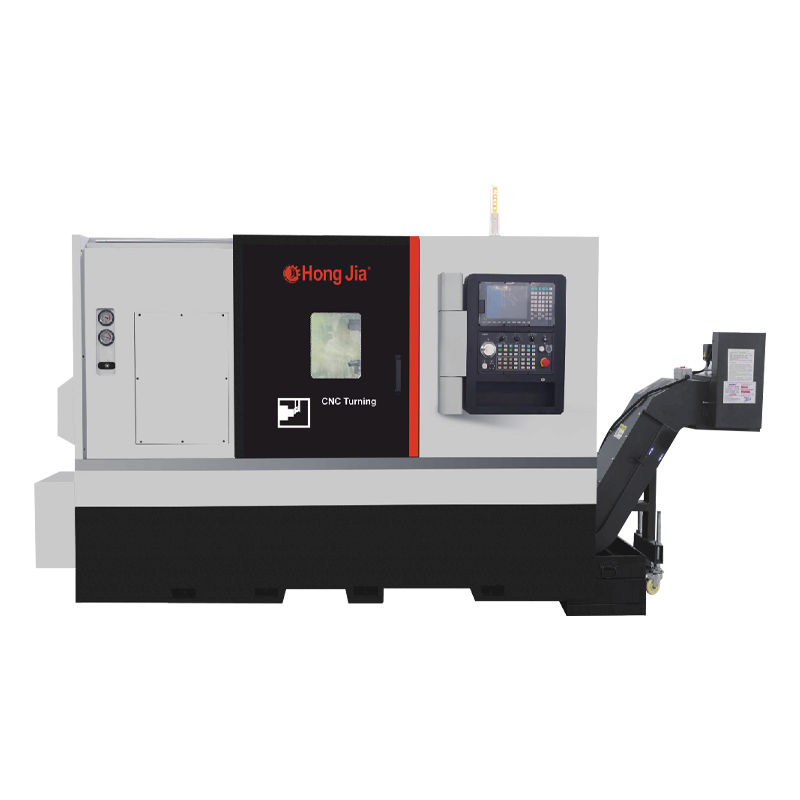

Kotiin / Tuotteet / Vaaka CNC -kääntö- ja jyrsinsarja / NC110 Tarkkuusmekaaninen karan vaakasuora käännöskeskus NC110 Tarkkuusmekaaninen karan vaakasuora käännöskeskus

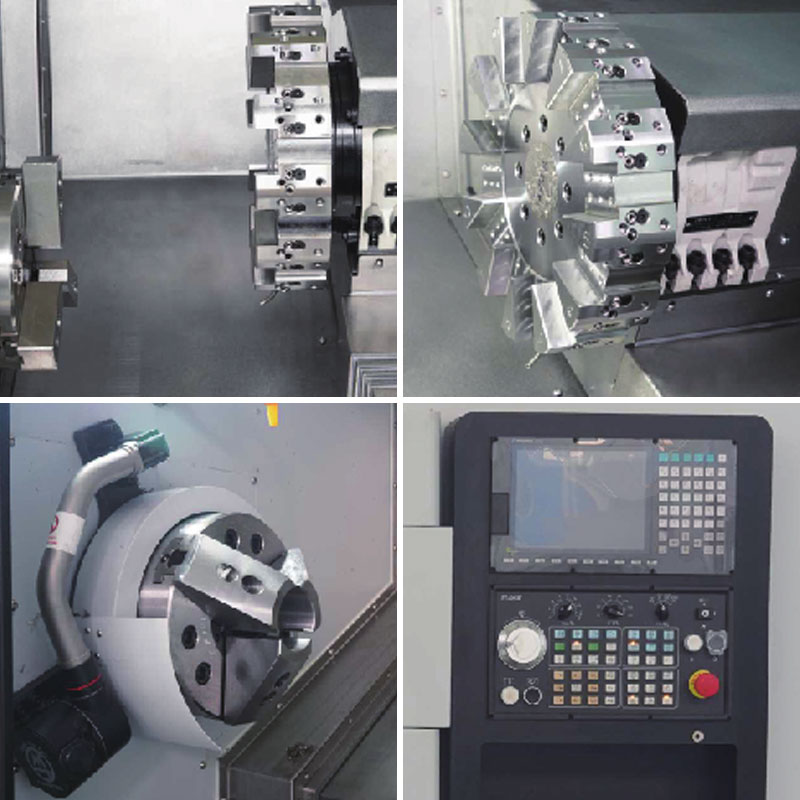

Hydraulinen kolmen leuan istukka on tärkeä osa tätä tarkkuusmekaanista karan vaakasuuntaista kääntökeskusta. Sen suunnittelu tarkastelee täysin työkappaleen puristuksen vakautta ja turvallisuutta käsittelyn aikana. Kolmen leuan Chuck omaksuu hydraulisen käyttötilan ja tarjoaa vakaan kiinnitysvoiman hydraulijärjestelmän läpi varmistaakseen, että työkappale ei siirretä värähtelyn tai ulkoisen voiman vuoksi prosessoinnin aikana, varmistaen siten prosessoinnin tarkkuuden ja turvallisuuden.
Tavallinen tarkkuusmekaaninen kara, jossa on sisäänrakennettu nopea yksikkö, on valmistettu edistyneestä tekniikasta ja korkealaatuisista materiaaleista, joilla on nopea ja erittäin tarkka käsittelyominaisuudet. Sisäänrakennettu nopea yksikkö antaa karalle helposti saavuttaa nopean pyörimisen, mikä tyydyttää nopean leikkaus- ja porausoperaatioiden tarpeet. Olipa kyseessä tarkkuusmuodonkäsittely tai nopea poraustoimenpide, kara voi tarjota vakaa ja tarkkoja prosessointituloksia. Samanaikaisesti nopea kierto voi myös parantaa leikkaustehokkuutta, lyhentää prosessointisykliä ja vähentää tuotantokustannuksia.
Tuotantotiedot
Käsittelykapasiteetti
1. Sorkki, poraus ja tylsä voidaan suorittaa
2. korkea jäykkyys perusrakenne, raskaan leikkauksen saavuttamiseksi
3. Erinomainen leikkauskyky ja vakaa prosessointitarkkuus korkean tuotannon saavuttamiseksi
4
5. Säiliön vakiokapasiteetti: 125L
Työstötyökalu peruskokoonpano
1. Uuden sukupolven Sytec/22ta
14. New Generation Drive -moottori
3. Uusi sukupolvi korkea vääntömomentti servokaran moottori on vakiona
4. Taiwan tai Japanin lankakisko ja ruuvi
5. Erillinen vesisäiliö
6. sirun poistokone
7. Öljynpaine kolme kynsiä
8. Standardi, jossa on sisäänrakennettu nopea yksikön tarkkuusmekaaninen kara
Tekninen parametri
| Esine | Yksikkö | NC-110 | |
| Enintään Sängyn halkaisijan kääntäminen | mm | Φ750 | |
| Enintään koneistushalkaisija | mm | Φ600 | |
| Enintään työpituus | mm | 700 | |
| Enintään Sidos sauva reiän halkaisijan läpi | mm | Φ75 | |
| Pääakseli | Karan nenämuoto | A2-8/11 | |
| Kara reiän halkaisija | mm | Φ86 | |
| Karan sisäreiän karvi | MT-6 | ||
| Kolmen leuan Chuck-hallintokyky | 10 " | ||
| Vedä sauvan toimintalomake | Hydraulinen paine | ||
| Enintään karanopeus | r/min | 2500 minuuttia -1 | |
| Moottorin pääteho | kw | 15/18,5 | |
| Syöttää | X-akselin matka | mm | 350 |
| Z-akselin matka | mm | 750 | |
| X/z-akselin nopeasti liikkuva nopeus | m/min | 25 | |
| Tarkkuus | Paikannustarkkuus (x/z) | mm | ± 0,005 |
| Toistuva paikannustarkkuus (x/z) | mm | ± 0,003 | |
| Dota | Työkalunumero | 12 | |
| Ajo -lomake | servo | ||
| Keskikorkeus | mm | 100 | |
| Työkalunvaihtoaika (T-T) | s | 0.2 | |
| Tylsä työkalun haltijan tekniset tiedot | mm | 50 | |
| Neliön työkalujen pidike tekniset tiedot | mm | 25 | |
| Takajoukko | Hihan kartio | MT-5 | |
| Keskiholkin halkaisija | mm | Φ80 | |
| Huipputason enimmäismatka | mm | 100 | |
| Turvakilpailu | Täysin suljettu | ||
| Numeerinen ohjausjärjestelmä | Uuden sukupolven 22ta/fanuc oi-tf | ||
| Koneen paino | Kg | 5200 | |
| Koneen yleiset mitat (LXWXH) | mm | 2980 × 2200 × 1950 | |
