Kotiin / Tuotteet / Vaaka CNC -kääntö- ja jyrsinsarja / NC-106DS kaksikarva automaattinen telakointi vaakasuuntainen käännöskeskus NC-106DS kaksikarva automaattinen telakointi vaakasuuntainen käännöskeskus

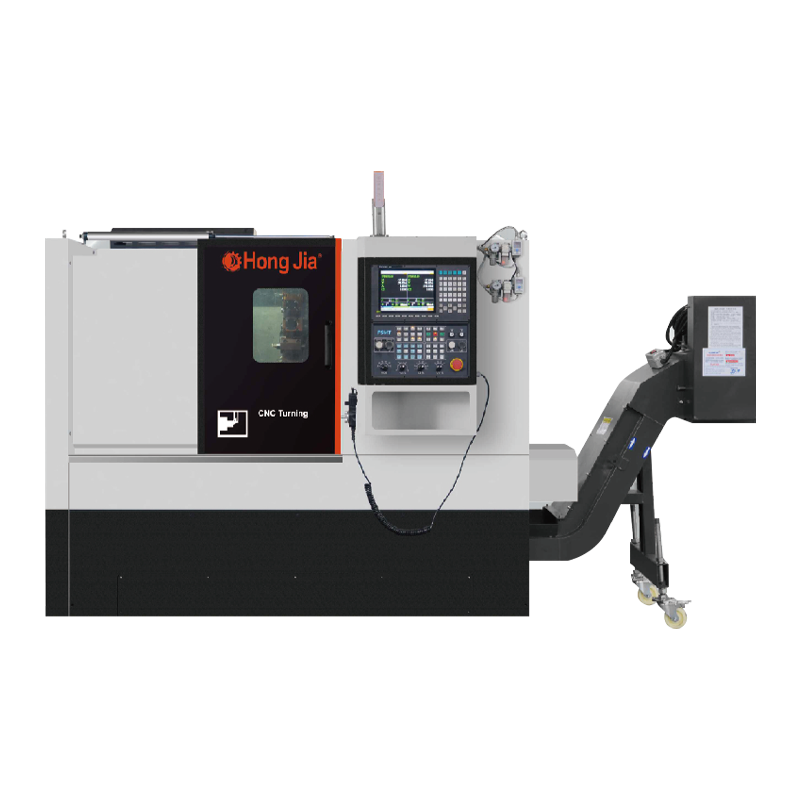

Kaksikarvan automaattinen telakointi vaaka-kääntökeskus on edistyksellinen työstötyökalu, joka integroi useita prosessointitoimintoja, kuten kääntäminen, poraus, tylsä, jyrsintä ja napauttaminen. Sen ainutlaatuinen kaksikarva-suunnittelu tajuaa työkappaleen automaattisen telakoinnin kahden karan välillä, mikä parantaa huomattavasti prosessointitehokkuutta ja tarkkuutta.
Kaksikarjarakenne voi saavuttaa työkappaleen saumattoman telakoinnin kahden karan välillä, vähentää kiinnitysaikojen lukumäärää ja parantaa prosessoinnin tehokkuutta. Karalla on vakaa suorituskyky ja suuri nopeus, joka soveltuu eri materiaalien tarkkuuskäsittelyyn. Se integroi useita käsittelytoimintoja, kuten kääntäminen, poraus, tylsä, jauhaminen ja napauttaminen vastaamaan monimutkaisten osien kertaluonteisia prosessointitarpeita.
Jäähdytysnesteen säiliö ottaa käyttöön vedettäisen suunnittelun, joka on kätevä käyttäjille puhdistaa ja ylläpitää, varmistaen työstökalun pitkäaikaisen vakaan toiminnan. Jäähdytysnestettä jaetaan leikkuualueen jäähdyttämiseksi tehokkaasti ja pidentämään työkalun käyttöiän.
Tuotantotiedot
Käsittelykyky
1. Sorkki, poraus ja tylsä voidaan suorittaa
2. korkea jäykkyys perusrakenne, raskaan leikkauksen saavuttamiseksi
3. Erinomainen leikkauskyky ja vakaa prosessointitarkkuus korkean tuotannon saavuttamiseksi
4
5. Säiliön vakiokapasiteetti: 100L
Työstötyökalu peruskokoonpano
1. Uuden sukupolven Sytec/22TB
14. Uuden sukupolven käyttömoottori ja karan asema
3. Sisäänrakennettu nopea tarkkuusmoottorikara on vakiona
4. Taiwan tai Japanin lankakisko ja ruuvi
5. Erillinen vesisäiliö
6. sirun poistokone
7. Öljynpaine kolme kynsiä
8. Power Tower 15 -asemat
Tekninen parametri
| Esine | NC-106DS |
| Enintään koneistushalkaisija | Φ160mm |
| Enintään työpituus | 250 mm |
| Enintään kääntymishalkaisija | 500 mm |
| Karan istukan mitat | 6/8 tuumaa |
| Karan päämuoto | 5000 minuuttia -1 |
| Karan aukon kautta | A2-5 |
| Karan laajennusputken sisähalkaisija | Φ56 mm |
| Pääakselin laakerin sisähalkaisija | Φ45 mm |
| Karanvoima | Φ80mm |
| Nimellisti | 11 kW |
| Enintään karan vääntömomentti | 35N.M |
| Tornipintojen lukumäärä | 70n.m |
| Ulomman halkaisijan työkalu | 15 |
| Bitti istuin | 20x20 |
| Torni tehopään malli | Φ25 mm |
| Tornitehon enimmäisnopeus | BMT40/ER25 |
| Cutter Tower Power Head Motor Power | 4000 minuuttia -1 |
| Tornitehon pään vääntömomentti | 2,4 kW |
| Tornitehon pään vääntömomentti | 7.7n.m |
| Syöttöakseli z/x Suunta | Z: 370mm x: 185 mm |
| Syötä akseli suuntaan | V: 360 mm |
| Syötä akselin Z/X -moottorin teho | 1,7 kW |
| Nopea vaihtamisnopeus z/x | Z: 20 m/min x: 20 m/min |
| Nopea siirtymänopeus a | A: 20m/min |
| Taka -akselin voima | 3,7 kW |
| Enintään taka -akselin nopeus | 4500 minuuttia -1 |
| Abaxialend | A2-4 |
| Takarauta aukon läpi | Φ36mm |
| Taka -akseli Chuck | 5 tuumaa |
| Taka -akselin nimellismomentti | 14.1 N.M |
| Enintään taka -akselin vääntömomentti | 30 N.M |
| Virransyöttökapasiteetti | 13kva |
| Koneen yleiset mitat (LXWXH) | 2260 × 1560 × 1715 mm (ilman sirukuljetin） sirun poistolaitetta ei sisälly hintaan |
| Koneen paino | 3800 kg |
Pitää yhteyttä
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. aloitti vuonna 2006 ja perustettiin vuonna 2018. Se sijaitsee Qianwan New District, Ningbo Cityssä, Zhejiangin maakunnassa, Kiinan eteläsiipissä Jangtse -joen Delta Economic Zone. Se on yritys, joka on erikoistunut CNC: n metallileikkauslaitteiden tutkimukseen, kehittämiseen, tuotantoon ja myyntiin. Kiinalaisena NC-106DS kaksikarva automaattinen telakointi vaakasuuntainen käännöskeskus supplier and custom NC-106DS kaksikarva automaattinen telakointi vaakasuuntainen käännöskeskus companyVahvan teknisen voiman ja rikkaan teollisuuskokemuksen avulla Hongjia CNC on sitoutunut tarjoamaan asiakkaille edistyneitä CNC -ratkaisuja vastaamaan eri toimialojen asiakkaiden tarpeita.
Kasvi- ja laite
Mikä on uutinen
-
Nykypäivän yhä kilpailukykyisemmässä valmistusteollisuudessa yritykset vaativat yhä suurempaa tehokasta, korkeaa tarkkuutta ja erittäin integroituja koneistusratkaisuja. Ningbo Hongjia CNC Technology Co., Ltd., joka o...
Lukea lisää -
Pora- ja napautuskone on työstötyökalu, joka yhdistää poraus- ja napauttamistoiminnot. Sitä käytetään ensisijaisesti reikien poraamiseen ja sisäisten kierteiden luomiseen (napauttamalla) materiaaleihin, kuten me...
Lukea lisää -
1. Miksi ilmailualan teollisuus mieluummin vaakasuora kääntökeskukset ? Gravity Advantage: Vältä suurten työkappaleiden muodonmuutoksia Pystysuorat kääntöongelmat: Kun k...
Lukea lisää
Teollisuustieto
Nykyaikaisessa valmistusteollisuudessa tehokkaat, tarkat ja automatisoidut prosessointilaitteet ovat tulossa tärkeä takuu yritysten kilpailukykylle. Ningbo Hongjia CNC Technology Co., Ltd, alan johtajana CNC-metallileikkauslaitteiden tutkimus- ja kehitysyhtiöksi, tuotanto- ja myyntiyhtiöksi, tarjoaa asiakkaille edistyneitä CNC-ratkaisuja, joilla on vahva tekninen vahvuus ja rikas teollisuuskokemus eri toimialojen käsittelytarpeiden tyydyttämiseksi. Heidän joukossaan, Kaksikarva automaattinen telakointi vaakasuuntainen käännöskeskus on sen käynnistämä korkean suorituskyvyn ja tehokas edistyksellinen työkalu.
Tehokkaat ja tarkat käsittelyominaisuudet
Kaksikarvan automaattinen telakointi vaakasuora käännöskeskus integroi useita prosessointitoimintoja, kuten kääntäminen, poraus, tylsä, jauhaminen ja napautus. Sen ainutlaatuinen kaksikarva-suunnittelu tajuaa työkappaleellisten automaattisen telakoinnin kahden karan välillä parantaen huomattavasti prosessointitehokkuutta ja tarkkuutta. Riippumatta siitä, onko se massatuotanto tai monimutkaisten osien tarkastuskäsittely, työstötyökalu voi osoittaa erinomaista suorituskykyä.
Tehokas perusrakenne
Konetyökalu käyttää korkean rigiteetin perusrakenteen suunnittelua, joka kestää raskaita leikkaustoimenpiteitä ja varmistaa pitkäaikaisen vakaan toiminnan. Samanaikaisesti se on varustettu uudella sukupolvella Sytec/22TB: n ohjausjärjestelmällä ja uudella sukupolvella käyttömoottoreita ja kara -asemia, mikä varmistaa tehokkaan ja tarkan prosessointiprosessin. Lisäksi työstötyökalulla on sisäänrakennettu nopea tarkkuus sähköinen kara, joka voi vastata nopean ja tarkkaan prosessoinnin tarpeisiin ja antaa asiakkaille korkealaatuisempia prosessointia.
Kehittynyt kokoonpano ja tekniikka

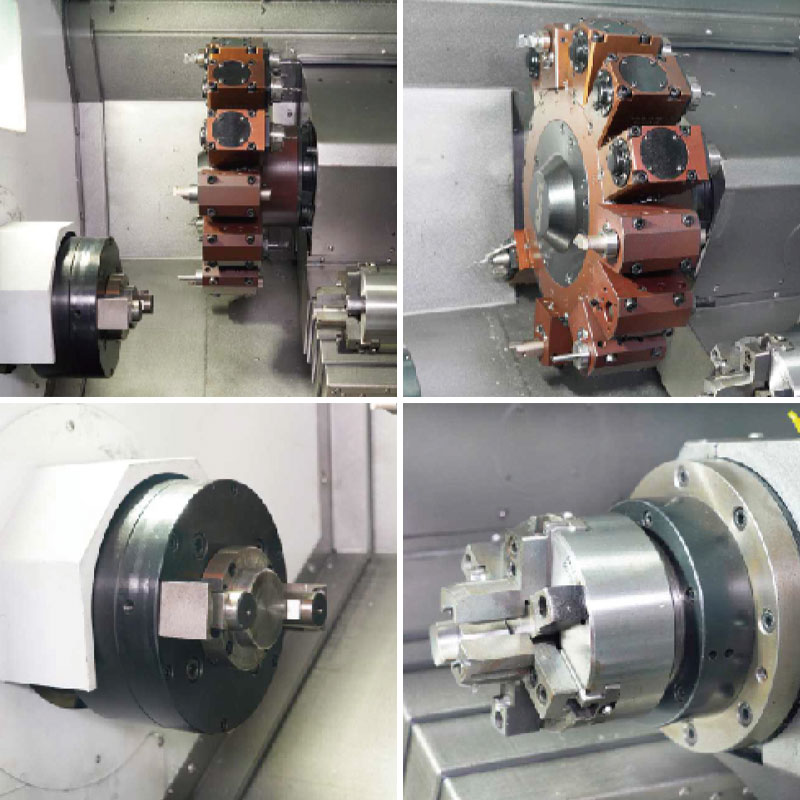

Kaksikerroksinen automaattinen telakointi vaaka-kääntökeskus on varustettu Taiwanista tai Japanista tuotuilla opaskiskoilla ja lyijäruuveilla, jotta voidaan varmistaa työkalun työkalun tarkkuus ja kestävyys. Samanaikaisesti riippumaton vesisäiliön suunnittelu ja varustettu sirukuljetin tekevät puhdistuksesta helpompaa ja parantavat laitteiden huoltotehokkuutta tehokkaamman. Lisäksi työstötyökalulla on myös hydraulinen kolmen leuan istukka ja 15-asemainen teho torni, mikä parantaa edelleen prosessoinnin joustavuutta ja mahdollistaa sen selviytymisen monimutkaisemmista ja monipuolisemmista prosessointitarpeista.
Kätevä jäähdytys- ja sirunpoistojärjestelmä
Käsittelyprosessin aikana jäähdytysjärjestelmän laatu vaikuttaa suoraan työkappaleen laatuun ja työkalun elämään. Kaksikarvan automaattinen telakointi vaakasuuntainen käännöskeskus omaksuu vedettä jäähdytysvesisäiliön suunnittelun, mikä helpottaa jäähdytysnesteen puhdistusta. Vakana oleva vesisäiliön kapasiteetti on 100 litraa, mikä voi täysin vastata pitkäaikaisen prosessoinnin jäähdytystarpeisiin ja vähentää lämpötilan nousun aiheuttamaa tarkkuusvirhettä.
Teollisuuden sovellus ja markkinoiden edut
Kaksikarvan automaattista telakointia vaaka-kääntökeskusta käytetään laajasti monilla teollisuudenaloilla, kuten autojen valmistuksella, ilmailu-, tarkkuusmuotteilla, lääkinnällisillä laitteilla jne. Sen monitoiminen integrointi antaa yrityksille mahdollisuuden suorittaa useita prosessointitehtäviä samoille laitteille, vähentää koneenvaihto- ja virheenkorjausaikaa ja parantaa tuotannon tehokkuutta.
Ningbo Hongjia CNC Technology Co., Ltd on aina noudattanut teknologista innovaatiota ja jatkuvasti optimoineet tuotteiden suorituskykyä vastaamaan markkinoiden muuttuvia tarpeita. Sen kaksikarva-automaattisen telakoinnin horisontaalisen kääntökeskuksen on tullut tärkeä valinta monille yrityksille parantaa prosessoinnin tehokkuutta ja varmistaa tuotteen laatu johtavalla suunnittelukonseptilla, vakaalla prosessoinnilla ja erinomaisella älykkyystasolla.
