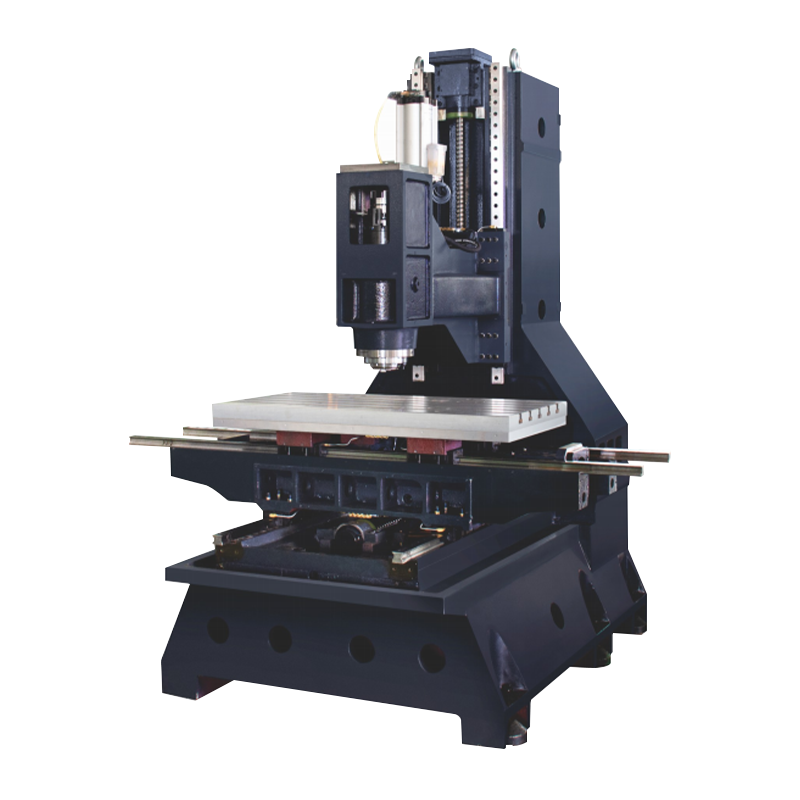

Pystysuora koneistuskeskus
Pystysuuntainen koneistuskeskus on korkean suorituskyvyn CNC-koneistuslaite, joka sopii monimutkaisten osien tarkkuuskoneisiin. Se ottaa käyttöön tarkkaan C3-tason kuuluruuvi- ja rullausoppaan järjestelmän, joka on varustettu P4-tason laakereilla ja tarkkuusnopeuskerroksilla kolmen akselin suuren jäykkyyden ja tarkan sijainnin varmistamiseksi. SpeedCn-lyhyen nenän karan ja suojakannen varustettuna se tarjoaa vakaan leikkaustehokkuuden ja suojaustoiminnot. Koneistokeskuksessa on myös täysin automaattinen työkalujen muuttaminen järjestelmä ja valinnainen typen tasapainotuslaite koneistustehokkuuden ja työstötarkkuuden parantamiseksi. Lisäksi valinnainen nopea kara, jäähdytysvesijärjestelmä ja typen tasapainotuslaite parantaa sen suorituskykyä suurella kuormituksella ja korkealla tarpeellisella koneistuksella.
Tuotantotiedot
Tärkeimmät kokoonpanot
Kolme akselia omaksuu 'PMI tai Hiwin' tai 'Thk' C3 -luokan palloruuvit.
Kolme akselia 'PMI tai Hiwin' tai 'THK' Roller -oppailla.
V6/v7 'rexroth' tai 'shangyin' tai 'yintai' tai 'thk' palloruuvit (z-akseli) rulla)
P4 -luokan laakerit kaikille kolmelle akselille
Kolmen akselin 'SpeedCn' -kytkimet
'Speedcn' lyhyet nenäkarat
Kolmen akselin 'SpeedCn' -suojat
Tilavuusöljy
Sylinterit (suora kara tehossylinterillä)
Työkalupakki ja säätötyökalut
Valinnaiset kokoonpanot
BBT40-120-15000 rpm Suora tyyppi 'SpeedCn' pitkä nenän kara
BBT40-155-12000RPM Suora tyyppi 'SpeedCn' Lyhyt nenäkarsa
BT40-24T 'Yitai Tool Changer'.
Typen vastapaino
Karan päivitetty keskivesi (hihnatyyppi pyörivällä liitoksella / suora tyyppi ilman kiertoyhteyttä)
Tekniset parametrit
| Eritelmä | Yksikkö | V6 | V7 | V8 | V10 | V1270 | V1370 | V1380 | V1570 |
| X/y/z matka | mm | 600*450*450 | 700*450*450 | 800*500*500 | 1000*600*600 | 1200*700*700 | 1300*700*700 | 1300*800*700 | 1500*700*700 |
| Pöytäalue | mm | 700*420 | 800*420 | 1000*500 | 1100*500 | 1400*700 | 1400*700 | 1400*800 | 1600*700 |
| Enimmäispöytäkuorma | kg | 250 | 250 | 450 | 450 | 700 | 700 | 700 | 1100 |
| Etäisyys karan nenästä pöytään | mm | 135-585 | 135-585 | 120-670 | 120-750 | 120-820 | 120-820 | 120-820 | 150-850 |
| Etäisyys karan keskustasta pylvään pintaan | mm | 488 | 488 | 550 | 655 | 770 | 770 | 860 | 800 |
| Taulukko T-Slot | mm | 14T*3*125 | 14T*3*125 | 18T*5*80 | 18T*5*100 | 18T*5*125 | 18T*5*125 | 18T*5*125 | 18T*5*125 |
| Karan kapeneva reikä/halkaisija | r/min | BBT40 (ф120) | BBT40 (ф120) | BT40 (ф155) | BT40 (ф155) | BT40 (ф155) | BT40 (ф155) | BT40 (ф155) | BT40 (ф155) |
| Karanopeus | r/min | Vakio: 12000 Suora vaihtoehto: 15000 Direct | Vakio: 12000 Suora vaihtoehto: 15000 Direct | Vakio: 12000 Suora tyyppi Vaihtoehto: 8000 Belt Type -vaihtoehto: 10000 Belt Type -vaihtoehto: 15000 Suora tyyppi | Vakio: 12000 Suora tyyppi Vaihtoehto: 8000 Belt Type -vaihtoehto: 10000 Belt Type -vaihtoehto: 15000 Suora tyyppi | Vakio: 8000 suora Vaihtoehto: 10000 hihnatyyppi Vaihtoehto: 12000 vyötyyppi Vaihtoehto: 15000 suora tyyppi | |||
| (X/y/z) nopea kulku | m/min | 48 | 48 | 48 | 36 | 36 | 36 | 36 | 24 |
| Z-akselin vastapaino | /mm | Ei vastapainoa | Ei vastapainoa | Ei vastapainoa | Vaihtoehto: typen vastapaino | Vaihtoehto: typen vastapaino | Vaihtoehto: typen vastapaino | Vaihtoehto: typen vastapaino | Vaihtoehto: typen vastapaino |
| Palloruuvi | mm -standardi | XY: 28*16 Yksimutteri Z: 32*16 kaksinkertainen mutteri | XZ: 32*16 kaksinkertainen mutterit y: 28*16 yksittäinen mutteri | Xzy: 36*16 yksi mutteri | Xzy: 40*12 kaksinkertaista mutteria | Xzy: 40*12 kaksinkertaista mutteria | Xzy: 40*12 kaksinkertaista mutteria | Xzy: 40*12 kaksinkertaista mutteria | Xzy: 40*12 kaksinkertaista mutteria |
| mm valinnainen | XY: 28*12 YKSI NUT Z: 32*12 kaksoismutteri | XZ: 32*16 YKSI NUT Y: 28*16 YKSI PÄTTYS | |||||||
| Lineaarinen opas (lineaarisen ohjauksen leveys/liukusäätimien lukumäärä) | mm | Xy: 30*2 z: 35*2 | Xy: 30*2 z: 35*2 | XYZ: 35*2 | X: 35*2 yz: 45*2 | XZ: 45*3 Y: 45*2 | XZ: 45*3 Y: 45*2 | XZ: 45*3 Y: 45*2 | XZ: 45*3 Y: 45*2 (4 kiskoa) |
| Koneen paino | kg | Noin 2700 | Noin 2750 | Noin 3100 | Noin 3800 | Noin 4800 | Noin 5000 | Noin 5200 | Noin 6000 |
Pitää yhteyttä
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. aloitti vuonna 2006 ja perustettiin vuonna 2018. Se sijaitsee Qianwan New District, Ningbo Cityssä, Zhejiangin maakunnassa, Kiinan eteläsiipissä Jangtse -joen Delta Economic Zone. Se on yritys, joka on erikoistunut CNC: n metallileikkauslaitteiden tutkimukseen, kehittämiseen, tuotantoon ja myyntiin. Kiinalaisena Pystysuora koneistuskeskus supplier and custom Pystysuora koneistuskeskus companyVahvan teknisen voiman ja rikkaan teollisuuskokemuksen avulla Hongjia CNC on sitoutunut tarjoamaan asiakkaille edistyneitä CNC -ratkaisuja vastaamaan eri toimialojen asiakkaiden tarpeita.
Kasvi- ja laite
Mikä on uutinen
-
Nykypäivän yhä kilpailukykyisemmässä valmistusteollisuudessa yritykset vaativat yhä suurempaa tehokasta, korkeaa tarkkuutta ja erittäin integroituja koneistusratkaisuja. Ningbo Hongjia CNC Technology Co., Ltd., joka o...
Lukea lisää -
Pora- ja napautuskone on työstötyökalu, joka yhdistää poraus- ja napauttamistoiminnot. Sitä käytetään ensisijaisesti reikien poraamiseen ja sisäisten kierteiden luomiseen (napauttamalla) materiaaleihin, kuten me...
Lukea lisää -
1. Miksi ilmailualan teollisuus mieluummin vaakasuora kääntökeskukset ? Gravity Advantage: Vältä suurten työkappaleiden muodonmuutoksia Pystysuorat kääntöongelmat: Kun k...
Lukea lisää
Teollisuustieto
Pystysuuntainen koneistuskeskus: Älykäs työkalu tarkkuuden valmistukseen
Pystysuora koneistuskeskus , korkean suorituskyvyn CNC-prosessointilaitteina, on erityisen sopiva monimutkaisten osien tarkkuuskäsittelyyn. Se ei vain integroi nykyaikaisen CNC -tekniikan ydin, vaan myös varmistaa prosessointiprosessin korkean stabiilisuuden ja suuren tarkkuuden tarkkuuskomponenttien optimoidun konfiguraation avulla. Ningbo Hongjia CNC Technology Co., Ltd: n tuottama pystysuuntainen koneistuskeskus omaksuu C3-tason korkean tarkkuuden palloruuvit ja valssausoppaan kiskot. Tämä kokoonpano parantaa huomattavasti työkalun jäykkyyttä ja kolmen akselin paikannustarkkuutta. Samanaikaisesti P4-tason laakereilla ja SpeedCn-tarkkuuskytkimillä varmistetaan prosessointiprosessin stabiilisuus ja tarkkuus, mikä tarjoaa kiinteän perustan tarkkaan prosessointiin.
Ydinkomponentit: Laadun ja tekniikan kaksoisosaaminen
Ydinkomponenttien valinnassa Hongjia CNC vaatii alan parhaiden tuotemerkkien käyttöä, kuten C3-tason palloruuveja PMI: ltä, Hiwinistä tai THK: sta ja samasta tuotemerkistä saatuja ohjausoppaita, jotta voidaan varmistaa koneen työkalun korkean liikkumisen kolmen akselin suuntaan. Erityisesti Z-akselille V6/V7-sarja on varustettu Rexrothin, Hiwinin, Yintai: n tai Thkin palloruuveilla ja rullasappeilla, mikä parantaa edelleen koneen kuormituskykyä ja stabiilisuutta. Kaikki kolme akselia käyttävät P4-luokan laakereita yhdistettynä SpeedCN-tuotemerkin tarkkuuskytkimiin, jotka vähentävät tehokkaasti lähetysvirheitä ja parantavat prosessoinnin tehokkuutta.
Tehokas käsittely: Vakaa suorituskyky ja suoja ovat yhtä tärkeitä
Vakaan ja tehokkaan leikkuutehokkuuden varmistamiseksi Hongjia CNC: n pystysuora koneistuskeskus on varustettu SpeedCn-lyhyen nenän karalla. Sen suunnittelu ei vain optimoi leikkausvoiman siirron, vaan myös tehokkaasti estää karan vaurioita leikkausprosessin aikana syntyneisiin roskiin suojakannen kautta, pidentäen laitteiden käyttöiän käyttöä. Lisäksi koneen sisäänrakennettu täysin automaattinen työkalujen muuttaminen järjestelmän muuttaminen parantaa huomattavasti prosessoinnin tehokkuutta, ja valinnainen typen tasapainotuslaite tasapainottaa edelleen dynaamista kuormaa karan liikkeessä, jotta se voi ylläpitää erinomaista suorituskykyä korkean kuormituksen, korkean tarpeellisen prosessointitehtävissä.
Joustava kokoonpano: vastaa monipuolisia käsittelytarpeita
Eri asiakkaiden erityistarpeiden tyydyttämiseksi Hongjia CNC: n pystysuora koneistuskeskus tarjoaa runsaasti valinnaisia kokoonpanoja. Esimerkiksi asiakkaat voivat valita BBT40-ф120-15000RPM Suora tyyppinen SpeedCn pitkä nenäkara tai BBT40 -155-12000RPM Suora tyyppinen SpeedCn Lyhyt nenäkarsa eri materiaalien ja prosessointivaikeuksien vaatimusten täyttämiseksi. Samanaikaisesti Yitai Brand 24T -työkalunvaihtaja, jolla on nopea ja tarkka ominaisuus, tarjoaa uuden vahvan tuen käsittelyn tehokkuuden parantamiselle. Sovelluksissa, jotka vaativat suurempaa tarkkuutta ja vakautta, voit myös valita typen vastapainojärjestelmän ja päivittää keskusvesijäähdytysjärjestelmään (jaettuna suoriin tyyppeihin kiertoliitoksilla ja ilman). Nämä kokoonpanot parantavat edelleen työkalun työkalun suorituskykyä korkean tarkkaan, korkean kuormituksen prosessointiympäristöissä.
