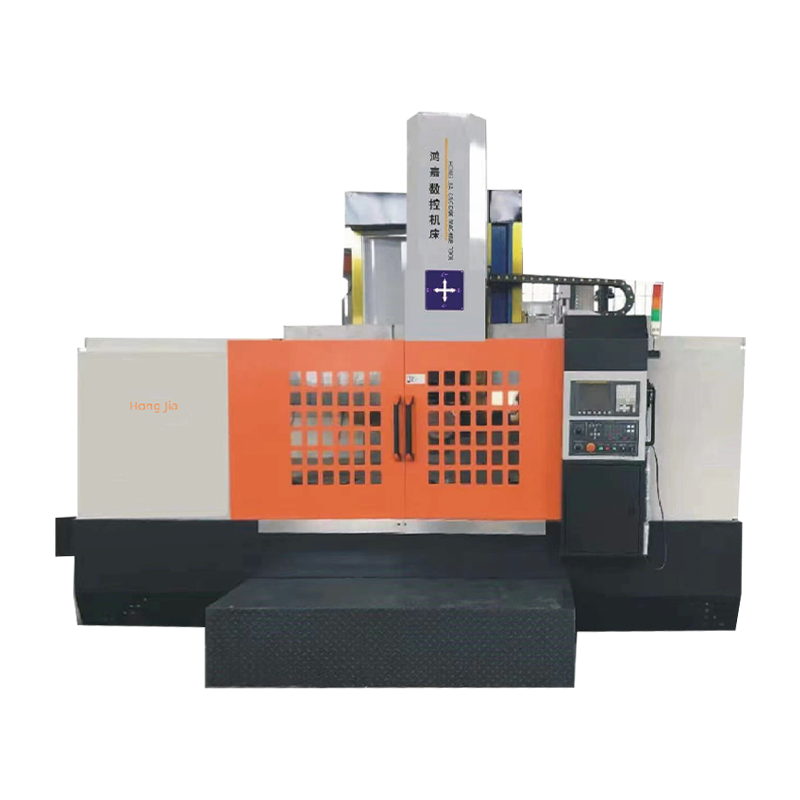

Kotiin / Tuotteet / Pystysuora sorvi -sarja / CK-5116B Siemens 808D CNC Yksisarjainen pystysuuntainen sorvi CK-5116B Siemens 808D CNC Yksisarjainen pystysuuntainen sorvi
Numeerinen valvonta
CK51-sarjan CNC: n yksisoluinen pystysuuntainen sorvi on korkean teknologian mekatroninen tuote, jonka yrityksemme absorboi nykyaikaisen edistyneen suunnittelu- ja valmistustekniikan, hyväksyy CAD-optimointisuunnittelumenetelmän, toteuttaa yrityksen tarkkuusstandardin, määrittää kotimaisen ja ulkomaisen edistyneen funktionaalisen komponentin ja toteuttaa voimakkaan leikkausvoiman rakenteellisen suorituskyvyn, ylimääräisen kuormituksen. Pitkä käyttöikä ja korkea prosessointi. Kone on korkean teknologian sähkömekaaninen integroitu tuote. Säädetty Advanced Siemens 808D CNC -järjestelmällä, se voi saavuttaa tarkan ohjauksen. Konetyökalu sisältää 320 neljän aseman sähköleikkaustaulun, nelivaihteisen jatkuvasti muuttuvan vaihteiston ja 30 kW: n servo-päämoottorin, varmistaen vakaan tehon ja tehokkaat käsittelyominaisuudet eri prosessiolosuhteissa. Sen puolisuluttu suojausrakenne, säteensuojaus, automaattinen sirupoisto ja vesijäähdytysjärjestelmä parantavat tehokkaasti prosessointiympäristön turvallisuutta, puhtautta ja laitteiden kestävyyttä.
Tuotantotiedot
Koneen kokoonpano
1. Siemens 808d CNC -järjest elmä;
2,320 neljän aseman sähköleikkauspöytä;
3. Neljännesteinen jatkuvasti muuttuva voimansiirto, päämoottori 30 kw: n servomoottori;
4. puoliksi suljettu suoja, poikkipalkkien suojaus, sirun poisto, vesijäähdytys;
5. varustettu itsekeskeisellä hydraulisella istuulla, jonka halkaisija on 1400 mm;
6. Konetyökalussa ei ole kierteitystoimintoa, eikä siinä ole karan kooderia;
7.
Työkalun käyttö
Tämä työstötyökalu sopii nopeaan teräsleikkaustyökaluihin, kovien seosten leikkaustyökaluihin ja erilaisiin korkean suorituskyvyn leikkaustyökaluihin mustan metallin, ei-rautametallin ja joidenkin ei-metallisten materiaalien työkappaleiden käsittelemiseksi. Se voi suorittaa sisä- ja ulko- ja ulko- ja ulkopintojen, sisä- ja ulkopintojen, litteät pinnat, pyörivät pinnat ja urat konetyökalun sisä- ja ulko- ja ulko- ja ulkopintojen kääntämisen.
Tekninen parametri
| Esine | Yksikkö | CK5116b |
| Leikkaustyökalu postitse suurin halkaisija | mm | 1600 |
| Hydraulinen istukan halkaisija | mm | 1400 |
| Työkappaleen enimmäiskorkeus | mm | 1200 |
| Työkappaleen enimmäispaino | t | 5 |
| Työpenkin nopeusalue | r/min | 1-160 |
| Penkinopeus | Nelivaihteinen Vaphainen | |
| Suurin vääntömomentti | Kn/m | 30 |
| Työkalun haltijan syöttövaiheiden lukumäärä | Lensi | Stepless |
| Pystysuoran työkalun pidikkeen enimmäisleikkausvoima | Kn | 25 |
| Vaakasuora | mm | 950 |
| Pystysuunta | mm | 800 |
| Poikkipalkin matka | mm | 850 |
| Työkalun haltijan syöttöasteen alue | mm/min | 0,1-500 |
| Työkalun pidikkeen nopea liikkumisen nopeus | mm/min | 2000 |
| Palkin nostonopeus | mm/min | 440 |
| Veitsen palkin poikkileikkausmitat (pituus x leveys) | mm | 30x40 |
| Moottorin pääteho | kW | 30 |
| Järjestelmän kokoonpano | Siemens 808D | |
| CNC -koordinaatti -akseli | X. z-akselin kytkentä | |
| Koneen paino (suunnilleen) | t | 14.5 |
