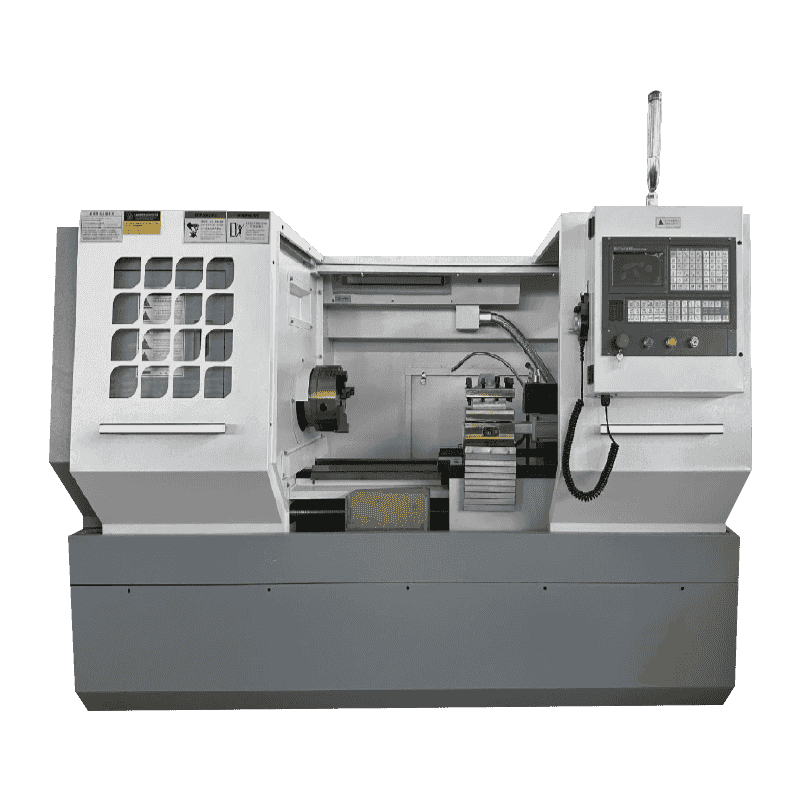

CK6140 Korkean tarkkuuden CNC-vaakasuora
Numeerinen valvonta
CK6140 -sarjan CNC -vaakasuora sorvi sisältää suuren tarkkuuden, suuren tehon ja korkea jäykkyys. Sen pääkomponentit ja rakenne on suunniteltu optimaalisesti, ja se on ensisijainen valintalaite akselien, levyjen, holkkien, erikoispintojen ja ruuvityyppisten työkappaleiden koneistuslaitteille.
Työkappaleet.
KND tai laaja määrä numeerisia ohjausjärjestelmiä ja täysin digitaalisia vaihtovirtajärjestelmiä, x ja z-akselit ovat puoliksi suljettuja silmukan hallintaa, palloruuvi-alakuljetukset käyttävät C3-tason tarkkuuspalloruuveja ja sähkökomponentit tuodaan tai kotimaan tunnetut tuotemerkit CE- tai kotimaisen 3C-sertifioinnin mukaisesti.
Töuhityökalut tarkistetaan tiukasti tarkastusmenettelyjen mukaisesti ennen tehtaan poistumista. Jokainen työstötyökalu ottaa laser -interferometrin tarkistaaksesi X- ja Z -akselien paikannustarkkuuden ja paikannustarkkuuden toistettavuuden, mikä varmistaa työstötyökalujen vakaan ja luotettavan tarkkuuden.
Ennen tehtaan poistumista työstötyökalut tarkistetaan tiukasti tarkastusmenettelyjen mukaisesti. Jokainen työstötyökalu käyttää laserinterferometriä X- ja Z -akselien paikannustarkkuuden ja toistettavuuden testaamiseksi niiden vakauden ja luotettavuuden varmistamiseksi.
Tuotantotiedot
Pääosat Johdanto
1 、 sänky.
Litteän sängyn rakenteen, hartsihiekan muovaus, korkealaatuinen valurautavalu, ohjauskisko käyttää keskitason taajuuden sammutus- ja hionta- ja liittämisprosessia, jolla on hyvä hankausvastus ja tarkkuus.
2 、 karan laatikko.
Karan rakenne omaksuu kahden pisteen tuen tyypillisen rakenteen etu- ja takapäässä, ja kara on suuri jäykkyys; Laakeri hyväksyy erityislaakerin Harbin-laakeritehtaan korkean tarkkuuden karaan, joka tekee karasta korkean kiertotarkkuuden. Pääaseman nopeusalue on 100 ~ 2000r/min; Pääasiat vaihteet ovat kovettuneet ja jauhettuja, asemat ja liikkuvat laakerit voideltu voimakkalla öljyllä, jolla on hyvä nopea ja matalan lämpötilan nousu; Karan laatikkokotelon suunnittelu harkitsee täysin lämmön hajoamismittauksia ja värähtelyn vaimennusmekanismia, mikä tekee karan laatikosta alhaisen melun ja korkean voimansiirron tarkkuuden ominaisuudet, ja työstökalun melu ei ylitä kansallisen standardin määräämää arvoa. Koneen melu ei ylitä kansallisen standardin määräämää arvoa. Koneessa on sähköinen ylikuormitussuojauslaite, mekaaninen ylikuormituslaite ja hätäpysäytyslaite karan pyörimisen ohjaamiseksi. Automaattinen nopeudenmuutoslaitetyyppi on varustettu ulkoisella automaattisella nopeudenvaihtokotelolla.
3. Syöttöliike
Servomoottorit ohjaavat poikittaista (x-akselia) ja pitkittäismuotoisia (z-akselisia) ruokintaliikkeitä, jotta voidaan toteuttaa nopeat ja ruokintaliikkeet tarkkuuskuuliruuveilla.
Liukuoppaassa on kiinnitetty hiipivää muovipehmeä hihna, joka voi hyvin taata työstökalun paikannustarkkuuden ja toistettavuuden.
4. Häntä.
Koneen hännän suunnittelu harkitsee täysin jäykkyyttä, lastauskykyä ja käyttäjäystävällisyyttä. Kiristysmenetelmä on käsikirja.
6. Chuck
Kone on varustettu 8 tuuman kolmen leuan istuimella (valinnainen hydraulinen).
7. keskitetty voitelu
Hyväksymällä japanilaisen tekniikan keskitettyä voitelujärjestelmää kunkin ohjauskiskon, palloruuvin ja laakerin voitelun toteuttamiseksi. Voitelupumpulla on työtilan näytön ja hydraulisen seurannan toiminnot. Ja sitä voidaan säätää milloin tahansa öljyn injektiosyklin aikana.
3 、 Numeerinen ohjaustyökalun pidike
Pystysuorassa neljän aseman CNC-työkalupidikkeessä on korkea sijaintitarkkuus, stabiilisuus ja luotettavuus, laaja sovellusvalikoima, yksinkertainen rakenne, helppo huolto ja niin edelleen.
4 、 työstötyökalun työympäristö
Ympäristön lämpötila: 5 ℃ ~ 40 ° ℃ ja keskimääräinen lämpötila 24 tuntia ei ylitä 35 ℃.
Suhteellinen kosteus: 30% ~ 95% ja kosteudenmuutoksen periaate on, että sen ei pitäisi aiheuttaa kondensaatiota.
Korkeus: alle 1000 m.
Ilmapiiri: Ei liiallista pölyä, happoa kaasua, syövyttävää kaasua ja suolaa.
Vältä koneen suoraa auringonvaloa tai lämmön säteilyä, joka voi aiheuttaa muutoksia ympäristön lämpötilassa.
Asennusasento pois tärinälähteistä.
Asennusasento pois syttyvistä ja räjähtävistä materiaaleista.
Tekninen parametri
| Esine | Yksikkö | CK6140 |
| Enintään Sängyn halkaisijan kääntäminen | mm | 400 |
| Työkalun pidikkeen maksimaalinen käännöshalkaisija | mm | 210 |
| Maxi -äidin työkappaleen pituus kahden keskuksen välillä | mm | 750 |
| Kara reiän halkaisija | mm | Φ52 |
| Karan nopeusalue | r/min | 100-2000 vaihde/loputon muutos |
| Karan päätyyppi | A2-6 | |
| Karan edessä oleva kapeneva reikä | Kuusi mohs | |
| Karan moottori | kw | 5.5 |
| Syöttömoottorimuoto | Taajuusmuutos | |
| Numeerinen ohjaustyökalu | Pystysuora neljän aseman työkalupidike | |
| Varren koko | mm | 20x20 |
| Työkalun pidike toistuva paikannustarkkuus | ± 3,2 " | |
| Syöttönopeusalue | mm/miR | X: 1 ~ 6000 z: 1-10000 |
| Vähimmäisasetusyksikkö | mm | 0.001 |
| Koneen yleiset mitat (LXWXH) | mm | 2150x1450x1650 mm |
| Bruttokoneen paino | kg | 1900 |
