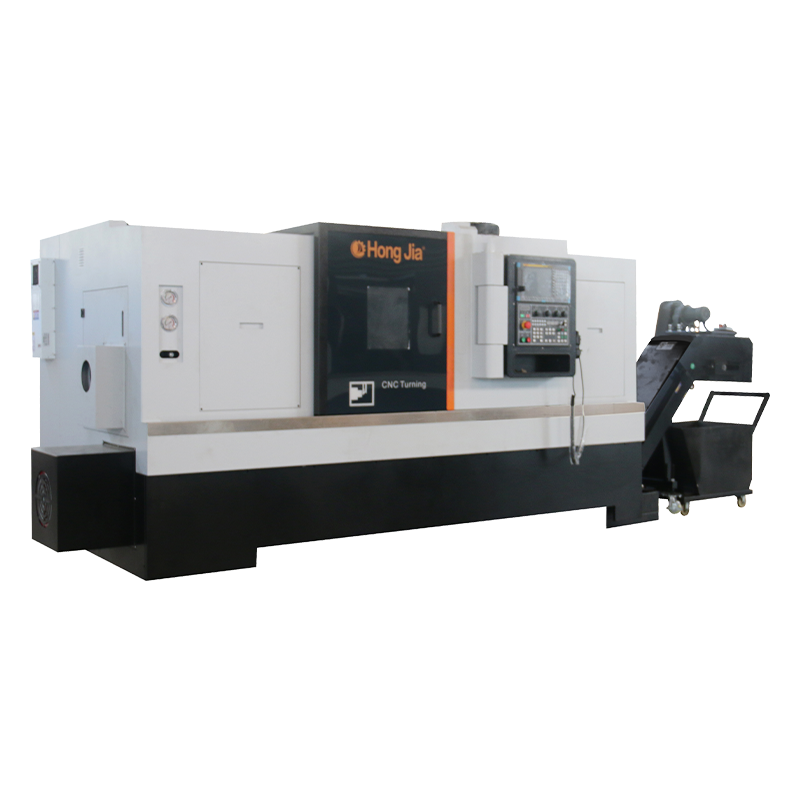

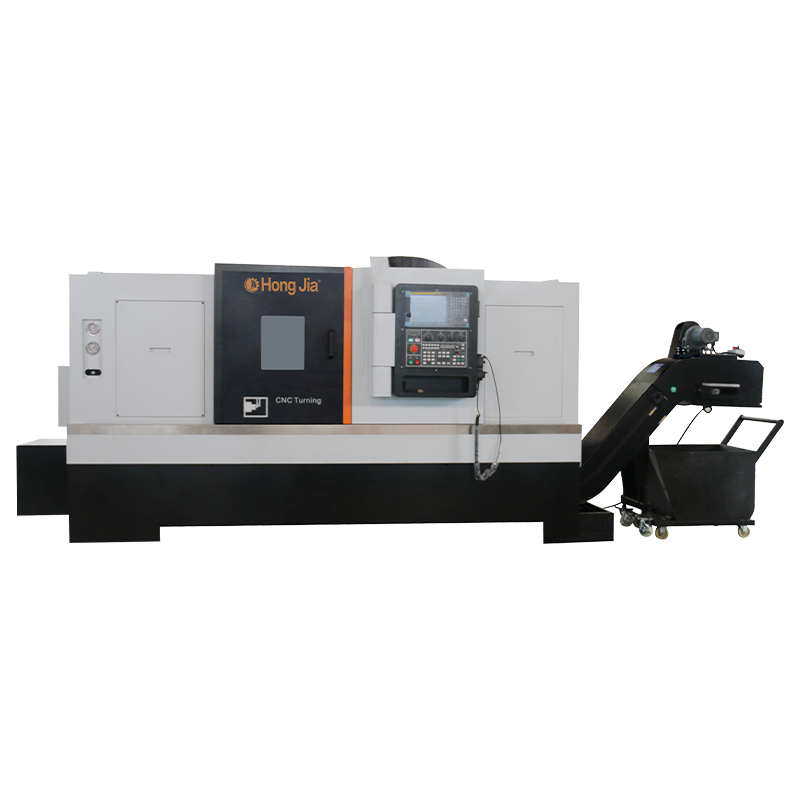

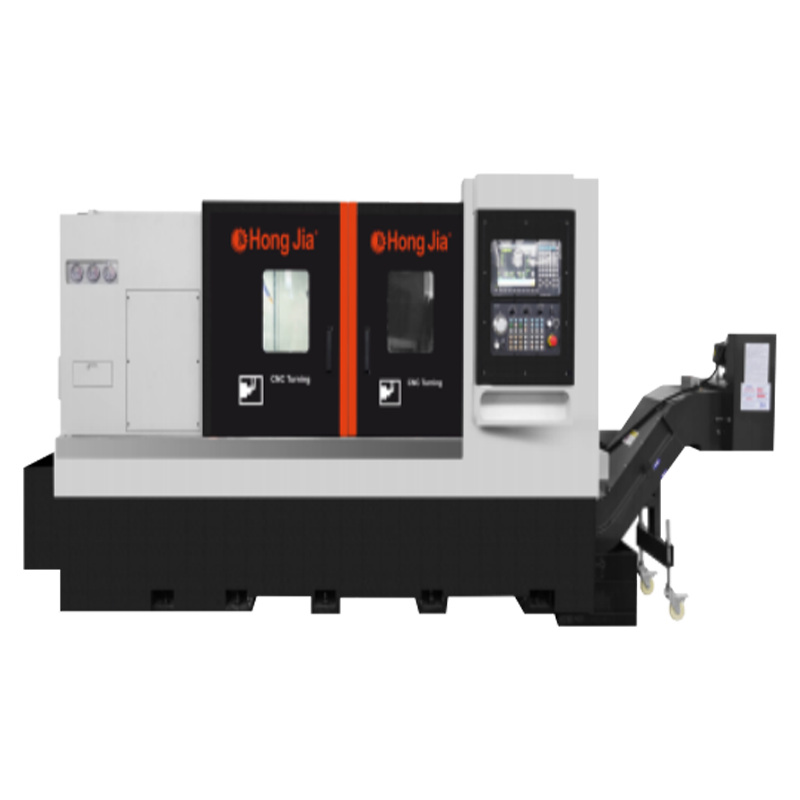

NC-115/1000 CNC-sorvi

NC-115/1000 CNC-sorvi on varustettu tavanomaisella japanilaisella FANUC0I-TF-ohjausjärjestelmällä.
Suunniteltu, rakennettu ja testattu täysin ISO NC-115-kääntökeskuksen (staattinen tarkkuus, mitta- ja leikkaussuorituskyky) noudattaen.
Suurin X-akselin matka on 320 mm, enimmäis-z-akselin matka on 1000 mm, ja nämä luvut perustuvat standardiin 18,0 '(380 mm) istukkakokoon, jossa on x-akseli ja z-akselin paikannustarkkuus 0,008 mm ja toistettavuus 0,005 mm.

Sängyn leveä työalue sopii erikokoisten työkappaleiden koneistamiseen: Pyörien suurin halkaisija on 730 mm, koneistettujen osien enimmäishalkaisija on 550 mm, koneistettujen osien suurin halkaisija on 550 mm, koneistettujen osien suurin halkaisija on 550 mm.
Hongjian suunnittelema ja valmistama NC115-1000 CNC-sorvi omaksuu kiinteän 30 asteen. Kalteva sängyn rakenne, hyvä jäykkyys ja kestävyys. Kaikki rakenteen ja valunsuunnittelu omaksuvat käänteisen äärellisen elementin analyysin. Hongjian ainutlaatuinen suunnittelumenetelmä varmistaa, että kaikilla työstötyökaluilla on enemmän tieteellistä ja kohtuullista rakenteellista jäykkyyttä.
Honka NC-115/1000 -sarjatyökalun kokonaispaino on 6600 kg ja se on valmistettu korkealaatuisesta valuraudasta, mikä varmistaa työkalun yleisen stabiilisuuden, jäykkyyden ja työstökyvyn.
Kara
NC-115/1000 on varustettu chuck-tyyppisellä karalla, ja nenän malli Ansia2-11 on varustettu 18,0 '(380 mm) kolmen leuan voimapoikalla, jossa on standardi pehmeät leukat.
Konekaran moottorin teho: 22 kW (jatkuva), 27,5 kW (15 minuuttia jatkuva).
NC-115/1000-konekara on varustettu alfa-moottorivedellä, jonka nopeus on 1000 rpm ja nimellismomentti 285 nm (15 minuuttia) perusopeudella 625 rpm.
NC-115/1000-kara on vyöpohjainen.
Karalla on viisi laakeria - yksi rullalaakeri ja neljä kulma -kosketuslaakeria. Yksi pari kulmakosketuslaakereita on asennettu karan etu- ja takaosaan karan yleisen jäykkyyden lisäämiseksi. 2 kulma kosketuslaakeria on asennettu karan etupäähän, 15 mm: n päässä rullalaakereista, karan runo -tarkkuuden lisäämiseksi. Karan etuosassa oleva laakeri on 170 mm.
Rullalaakereiden ja kulma -kosketuslaakereiden yhdistelmä antaa järjestelmalle erinomaisen lämmön stabiilisuuden ja lisääntyneen säteittäisen ja aksiaalisen jäykkyyden. Karan etupää on suljettu labyrintti estää ulkoisen ympäristön vaikuttavan karan sisäpuolelle.

NC-115/1000 -sarjan kara on varustettu kontaktilla magneettisella kooderilla jäykälle napauttamiselle, 1-asteen indeksoinnille ja karan sijainnille.
Äärimmäisen ohuen hydraulinen kiinnitysmekanismi jäähdytysnestöpiirisysteemillä voidaan kytkeä kolmen leuan teho- tai kollekkisovittimeen kiinnityskappaleisiin. Koneessa on pieni jalanjälki ohuen kiertosylinterien käytön vuoksi.
Koneen etuosan vasemmalle puolelle on kiinnitetty hydraulinen kiertosylinterin painemittari, jotta voidaan tarkkailla istukan tai kollekon nykyistä voimaa.
Kiertosylinterin hydraulinen paine on säädettävissä 74 psi: sta (5 kg/cm2) 592 psi: iin (40 kg). Karan kiinnityspaine voidaan säätää helposti vasemmanpuoleisen palvelun oven läpi. Turvallisuuslukituskytkin on asennettu pääsyn ovelle.
Karan kiinnityspaine voidaan säätää 500 kg: sta 4000 kg: iin. Karan solmiobaarin maksimikaran matka on 15 mm. NC-115/1500 -karan solmiopalkin läpäisykapasiteetti on 120 mm.
Servotorni
NC-115/1000 on varustettu tavanomaisella 12-asemassa olevalla kaksisuuntaisella servotornilla. Se voidaan varustaa 25*25 mm: n vasemmalla ja oikeanpuoleisella neliövarren työkalulla ja 50 mm pyöreällä varren työkalulla, 12 asemaa.
Tornia ohjaa harjattomat servomoottorit, ja se on lukittu tarkasti ja luotettavasti kolmiosaisella päätylevyllä. Tornin viereinen työkalunvaihtoaika on vain 0,18 sekuntia.
Tornin kauimpana työkalun sijainti on indeksoitu 1,0 sekunnissa. Tornin toistettavuus on 2,5 kaaren sekuntia.

Opastie ja ruuvit
NC-115/1000-sänky käyttää kahta japanilaista #55/ #55 Precision Lineaarisen pallo-opaskiskoa X-akselilla ja Z-akselilla, kahdella dioilla jokaiselle kiskolle, joilla on erittäin hyvä jäykkyys ja kulutuskestävyys.
Verrattuna tavanomaiseen liukuoppaaseen, lineaarisella valssausoppaassa on alhaisempi kitkaresistenssi, ei lämmöntuotantoa ja vähemmän lämpölaajennusta. Lisäksi liikkuvan oppaana on korkeampi paikannustarkkuus, nopeammat syöttönopeudet, lyhyemmät ei-leikkaamisajat, lyhennetyt sykli-ajat, vähemmän kulumista, pitempiä koneiden käyttöikää ja pidempi työstövakaus.
Nopealla liikenteen nopeudella jopa 20 m/min on saatavana x- ja z-akseleille.
NC-115/1000 -sarjan sorvi on varustettu Yintai C-3 -luokan tarkkuuspalloruuvilla X-akselissa ja C-3-luokan tarkkuuspalloruuvissa Z-akselissa, mikä minimoi lämmönlaajennuksen ja parantaa jäykkyyttä, stabiilisuutta ja tarkkuutta.
X-akselin palloruuvin halkaisija on 40 mm ja hammasväli 5 mm. Z-akselin palloruuvin halkaisija on 50 mm ja hammasväli 10 mm. X-akselin ja Z-akselin suurin työntövoima on 1080N.M.
Voitelujärjestelmä

NC-115/1000 on varustettu vakiona automaattisella keskitetyllä voitelujärjestelmällä, joka mahdollistaa koneen kaikkien liikkuvien osien helpon öljyn voitelun ja vähentää seisokkeja. Öljyvoitelun käyttö varmistaa kaikkien koneiden liikkuvien osien luotettavan voitelun, vähentää voitelukustannuksia ja on ympäristöystävällisiä.
Jäähdytysjärjestelmä
NC-115/1000 on suunniteltu ergonomisesti paksuilla ohutlevy- ja jäähdytysvesisäiliöillä, mikä mahdollistaa sirujen täydellisen kierrätyksen ja jäähdytysveden pitäen työympäristön puhtaana.
Koneen ohutlevy suojaa kaikkia koneen tärkeimpiä liikkuvia osia.
Kone on varustettu sisäisellä liukuovilla, jossa on iso lasin katseluikkuna. Pääovi on lukittu turvallisuus. Vesi- tai öljypohjaista jäähdytysnestettä voidaan käyttää.
Jäähdytysnesteen suuttimet pää- ja ylimääräisissä ja turret-jäähdytyksissä ovat vakiona. Jäähdytysnesteen virtausnopeus 12 litraa/minuutti. Jäähdytysnesteen kapasiteetti 125 litraa, jäähdytysnesteen paine 18 bar.
Sirukuljetin vakiona
Irrotettava sirukuljetin on varustettu suurten kulmien pyörillä ja se voidaan helposti vetää ulos puhdistamista varten.

Hallintajärjestelmä
Kaikki NC-115/1000-mallit on varustettu sirukuljetin esiasetusrajapinnalla. RS-232-C-rajapinta on vakiona.
NC-115/1000-koneen käyttöpaneeli on helppo käyttää, ja siinä on hyvin järjestetyt painikkeet ja helppo ymmärtää merkinnät. Näppäimistö on valmistettu polyesterikalvosta ja se on erittäin luotettava ja vastustuskykyinen vaurioille.
Sähkövaatimukset
Koneen mitat: L 3980mm, W 2150mm, H 1920mm (sirukuljettimella vakiona). Likimääräinen koneensiirtopaino: 8000 kg.
NC-115/1000-kone, joka on varustettu FANUC 0I-TF/Puls -ohjausjärjestelmällä, toimitetaan täydellä kuormalla 80 ampeerilla (FLA), (30KVA) 220 volttia, 3 vaihetta, 50Hz. Kaikki muut jännitteet vaativat ylimääräisen muuntajan.

Muut

Jäykkä napautus on NC-115/1000: n vakioominaisuus ja mahdollistaa karan ja z-akselin tarkan synkronoidun liikkeen varmistaen tarkkuuden ja napautuksen nopeuden. Napauttaminen vaatii kelluvan napautustyökalun pidikkeen.
X-akseli ja z-akseli on varustettu fanauc/1,8 kW: n servomoottoreilla, jotka on suoraan kytketty ruuveihin (jäykät kytkimet) ilman takaiskun menetystä paikannuksessa. Nivelten joustavat kytkimet eliminoivat kokoonpanovirheet rinnakkaisen tai kulman suunnasta johtuen.
NC-115/1000 on varustettu kirkkaalla LED-valaistulla työvalolla, joka helpottaa käyttäjän näkemystä koneen työalueesta. NC-115 // 1000 on varustettu kolmenvärisen tilan ilmaisimella koneen käyttötilan näyttämiseksi.
Koneen etuosaan asennetut painemittarit tarjoavat helpon pääsyn hydraulijärjestelmän pääpaineeseen, karan kiinnityspaineeseen ja valinnaiseen hydrauliseen takaosaan. Koneen sisätiloihin pääsy voidaan saada irrotettavan sivuoven kautta hydraulisen kiinnitysyksikön ja valinnaisen hydraulisen takaosan paineen säätämiseksi.
Täydellinen joukko dokumentaatiota kone / CNC -järjestelmälle.
Ilmainen 2,0 päivän käyttöönotto ohjelmoijille ja operaattoreille Honka -teknikot. NC-115/1000-kone toimitetaan työkalupakilla, joka sisältää kapellit ja työkalut.
