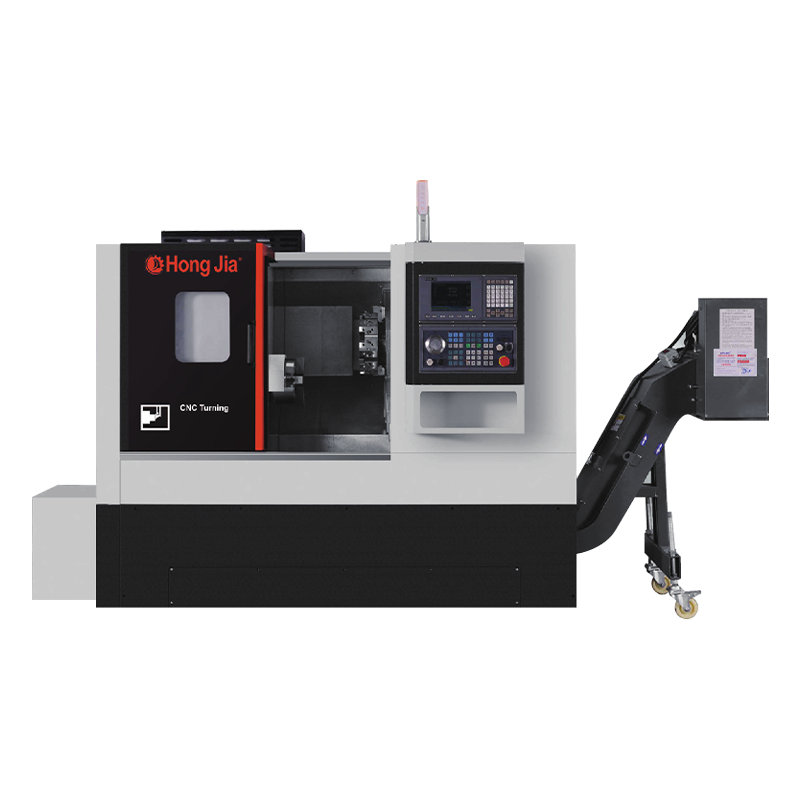

NC-106-vaakasuuntainen käännöskeskus
Vaakasuuntainen kääntökeskus ei ole vain hyvä perinteisissä kääntöoperaatioissa, vaan myös integroi useita prosessointitoimintoja, kuten poraus, tylsä, jyrsintä ja napauttaminen. Yksi laite voi suorittaa useita prosesseja, vähentää huomattavasti työkappaleen siirtojen määrää ja parantaa tuotannon tehokkuutta. Edistyneiden servoohjausjärjestelmien ja tarkkuusoppaan kiskon suunnittelun käyttö varmistaa, että jokainen prosessointi voi täyttää mikronin tason tarkkuusvaatimukset. Riippumatta siitä, onko se monimutkaisten muotojen kääntäminen tai hienot jauhamisoperaatiot, se voidaan helposti käsitellä.
Kokonaisvalukerroksen rakenne on käynyt läpi tiukan lämpökäsittelyn varmistaakseen, että työstötyökalu voi silti ylläpitää vakautta ja tarkkuutta pitkän aikavälin raskaskuormituksen käsittelyssä. Tämä tarjoaa käyttäjille paremman prosessointiluotettavuuden ja pidemmän käyttöiän. Vaaka -kääntökeskuksia käytetään laajasti ilmailu-, autovalmistuksessa, homeen valmistuksessa, tarkkuuskoneissa ja muissa kentissä.
Tuotantotiedot
Käsittelykyky
1. Sorkki, poraus ja tylsä voidaan suorittaa
2. korkea jäykkyys perusrakenne, raskaan leikkauksen saavuttamiseksi
3. Erinomainen leikkauskyky ja vakaa prosessointitarkkuus korkean tuotannon saavuttamiseksi
4
5. Säiliön vakiokapasiteetti: 100L

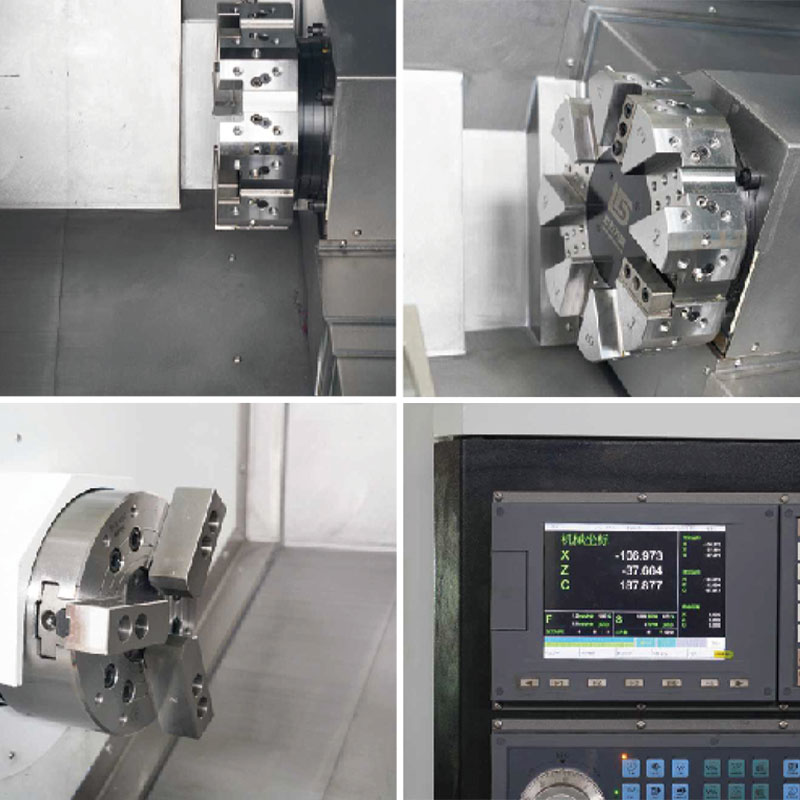

Työstötyökalu peruskokoonpano
1. Uuden sukupolven Sytec/7ta-E
14. Uuden sukupolven käyttömoottori ja karan asema
3. Uusi sukupolvi korkea vääntömomentti servokaran moottori on vakiona
4. Taiwan tai Japanin lankakisko ja ruuvi
5. Erillinen vesisäiliö
6. sirun poistokone
7. Öljynpaine kolme kynsiä
8. Standardi, jossa on sisäänrakennettu nopea yksikön tarkkuusmekaaninen kara
Tekninen parametri
| Esine | NC-106 |
| Enintään koneistushalkaisija | Φ300mm |
| Enintään työpituus | 350 mm |
| Enintään kääntymishalkaisija | 500 mm |
| Karan istukan mitat | 6/8 tuumaa |
| Enintään karanopeus | 4000 minuuttia -1 |
| Karan päämuoto | A2-5 |
| Karan aukon kautta | Φ56 mm |
| Karan laajennusputken sisähalkaisija | Φ45 mm |
| Pääakselin laakerin sisähalkaisija | Φ90mm |
| Karanvoima | 7,5 kW/11 kW |
| Nimellisti | 70n.m |
| Enintään karan vääntömomentti | 100n.m |
| Tornipintojen lukumäärä | 8 |
| Ulomman halkaisijan työkalu | 25x25 |
| Bitti istuin | Φ32 mm |
| Matka z/x | Z: 370mm x: 200 mm |
| Nopea vaihtamisnopeus z/x | Z: 20 m/min x: 20 m/min |
| Virransyöttökapasiteetti | 18kva |
| Koneen yleiset mitat (LXWXH) | 2350 × 1560 × 1715 mm (ilman sirukuljetin) sirun poistolaitetta ei sisälly hintaan |
| Koneen paino | 3300 kg |
Pitää yhteyttä
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. aloitti vuonna 2006 ja perustettiin vuonna 2018. Se sijaitsee Qianwan New District, Ningbo Cityssä, Zhejiangin maakunnassa, Kiinan eteläsiipissä Jangtse -joen Delta Economic Zone. Se on yritys, joka on erikoistunut CNC: n metallileikkauslaitteiden tutkimukseen, kehittämiseen, tuotantoon ja myyntiin. Kiinalaisena NC-106-vaakasuuntainen käännöskeskus supplier and custom NC-106-vaakasuuntainen käännöskeskus companyVahvan teknisen voiman ja rikkaan teollisuuskokemuksen avulla Hongjia CNC on sitoutunut tarjoamaan asiakkaille edistyneitä CNC -ratkaisuja vastaamaan eri toimialojen asiakkaiden tarpeita.
Kasvi- ja laite
Mikä on uutinen
-
Nykypäivän yhä kilpailukykyisemmässä valmistusteollisuudessa yritykset vaativat yhä suurempaa tehokasta, korkeaa tarkkuutta ja erittäin integroituja koneistusratkaisuja. Ningbo Hongjia CNC Technology Co., Ltd., joka o...
Lukea lisää -
Pora- ja napautuskone on työstötyökalu, joka yhdistää poraus- ja napauttamistoiminnot. Sitä käytetään ensisijaisesti reikien poraamiseen ja sisäisten kierteiden luomiseen (napauttamalla) materiaaleihin, kuten me...
Lukea lisää -
1. Miksi ilmailualan teollisuus mieluummin vaakasuora kääntökeskukset ? Gravity Advantage: Vältä suurten työkappaleiden muodonmuutoksia Pystysuorat kääntöongelmat: Kun k...
Lukea lisää
Teollisuustieto
Korkean ja korkean tehokkuuden CNC-koneistuslaitteet-vaakasuuntainen kääntökeskus
Nykyaikaisessa valmistuksessa ja korkean tehokkuuden koneistuslaitteissa on tullut avain tuottavuuden parantamiseen eri toimialoilla. Vaaka -kääntökeskuksessa ei ole vain perinteisiä kääntöfunktioita, vaan myös integroi useita koneistustoimintoja, kuten poraus, tylsä, jyrsintä ja napauttaminen. Yksi laite voi suorittaa useita prosesseja, vähentää huomattavasti työkappaleen käsittelyaikojen määrää ja parantaa tuotannon tehokkuutta. Tämä monipuolisuus tekee vaakasuorasta kääntymiskeskuksesta ihanteellisen valinnan monille teollisuudenaloille, kuten ilmailu-, autojen valmistus-, muotinkäsittely- ja tarkkuuskoneille.
Se Vaakasuora kääntökeskus on suunniteltu korkean rigiteettisen perusrakenteen varmistamiseksi, että laitteet kestävät raskaan kuormituksen leikkaamisen säilyttäen samalla vakaa työstötarkkuus. Sen erinomainen leikkauskyky ja korkean vakauden koneistustarkkuus mahdollistavat sen saavuttamisen tehokkaan ja vakaan koneistustehokkuuden massatuotannossa. Laitteiden jäähdytysjärjestelmä ottaa käyttöön vedettävän jäähdytysnesteen säiliön suunnittelun puhdistamisen ja sirun käsittelyn helpottamiseksi. Tavallinen jäähdytysnesteen säiliökapasiteetti on 100 litraa, mikä varmistaa pitkäaikaisen koneistuksen jäähdytystarpeet.
Edistynyt ohjausjärjestelmä ja tarkkuusoppaan kiskot
Vaaka-kääntökeskus ottaa käyttöön uuden sukupolven Sytec/7ta-E-ohjausjärjestelmän, ja se on varustettu uuden sukupolven käyttömoottoreilla ja karan käyttöjärjestelmillä. Sen korkea vääntömomentin servokaran moottori on vakiona, mikä antaa laitteille mahdollisuuden ylläpitää erinomaista tehonlähtöä kääntäessäsi tai hienoja jyrsintäkomplekseja. Lisäksi laitteen opaskiskot ja lyijäruuvit käyttävät Taiwanin tai Japanin korkean tarkkuuden komponentteja varmistaen vakauden ja tarkkuuden pitkäaikaisen käsittelyn jälkeen.
Vaakasuuntaisen kääntökeskuksen yleinen valukängän rakenne käy läpi tiukan lämmönkäsittelyprosessin varmistaakseen, että työstötyökalu pystyy ylläpitämään vakautta ja tarkkuutta pitkäaikaisissa raskaskuormitusympäristöissä. Tämä malli ei vain pidennä työstötyökalun käyttöikäistä, vaan parantaa myös prosessoinnin luotettavuutta. Laitteet on myös varustettu riippumattomalla vesisäiliöllä ja sirupuhdistusjärjestelmällä, mikä vähentää tehokkaasti sirujen kertymisen aiheuttamia prosessivirheitä ja parantaa kunnossapidon mukavuutta.
Laitteet on varustettu vakiona hydraulisella kolmen leuan Chuckilla, jotta varmistetaan työkappaleen vakaa kiinnitys ja parantamisen turvallisuus ja tarkkuus. Samaan aikaan se on varustettu automaattisella sirukuljettimella, joka vähentää huomattavasti manuaalisen puhdistuksen aikaa ja parantaa tuotannon tehokkuutta. Älykäs ohjausjärjestelmä helpottaa toimintaa, ja jopa monimutkaiset käsittelytehtävät voidaan helposti hoitaa.
Suuren tarkkuuden, monipuolisuuden ja tehokkaan tuotantokapasiteetinsa vuoksi vaakasuora kääntökeskusta on käytetty laajasti monilla toimialoilla. Esimerkiksi ilmailualan kentällä laitteita voidaan käyttää tarkkuusosien käsittelyyn; Autoteollisuuden valmistusteollisuudessa sitä voidaan käyttää moottorin osien ja voimansiirtojärjestelmien osien tehokkaaseen tuotantoon; Muotinvalmistusteollisuudessa se voi varmistaa monimutkaisten muottien tarkkaan käsittelyn.
Ningbo Hongjia CNC Technology Co., Ltd on yritys, joka keskittyy CNC -metallin leikkauslaitteiden tutkimukseen ja kehittämiseen, tuotantoon ja myyntiin, sitoutuneena tarjoamaan asiakkaille edistyneitä CNC -ratkaisuja. Kiinalaisena NC-106Horizontal Turning Center -toimittajan ja räätälöintitehdana Hongjia CNC luottaa vahvaan tekniseen vahvuuteen ja rikkaaseen teollisuuskokemukseen jatkuvasti innovoida ja tarjota asiakkaille eri toimialoja tehokkaiden ja vakaiden käsittelylaitteiden kanssa.
